उत्पाद विवरण:
|
| मापन संदर्भ: | सीएनसी मशीन टूल्स के लिए एनसी600 हाई-प्रिसिजन एब्सोल्यूट लीनियर ग्रेटिंग रूलर सेंसर | सटीकता वर्ग (20±0.5℃): | ±3μm |
|---|---|---|---|
| मापी गई लंबाई (एमएल), मिमी: | 140-3040 | सुरक्षित स्थिति: | एमएल±4मिमी |
| इंटरफ़ेस प्रोटोकॉल बीआई: | बीआईएसएस-सी, एसएसआई, यास्कावा, फैनुक, मित्सुबिशी | संकल्प: | 0.01μm,0.05μm,0.1μm,0.5μm,1μm,2μm |
| घड़ी आवृत्ति: | <=5 मेगाहर्ट्ज | बिजली के कनेक्शन: | एम12, डी-एसयूबी9, पीसीआर-ई20एफएस, डीबी-15, डीबी-25 |
| केबल लंबाई: | सिलिकॉन परिरक्षित केबल (3 मीटर) | ऑपरेटिंग वोल्टेज: | डीसी 4-36वी |
| बिजली की खपत (अधिकतम): | 1.5 डब्ल्यू | गति गति: | 120 मीटर/मिनट तक |
| कंपन और आघात प्रतिरोध: | कंपन प्रतिरोध 50 मी/से² तक; शॉक प्रतिरोध 150 m/s² तक | परिचालन तापमान: | 0-50 ℃ |
| प्रमुखता देना: | एब्सोल्यूट लीनियर ग्रेटिंग रूलर NC600,हाई-प्रिसिशन CNC मशीन सेंसर,SINO डिजिटल रीडआउट सिस्टम |
||

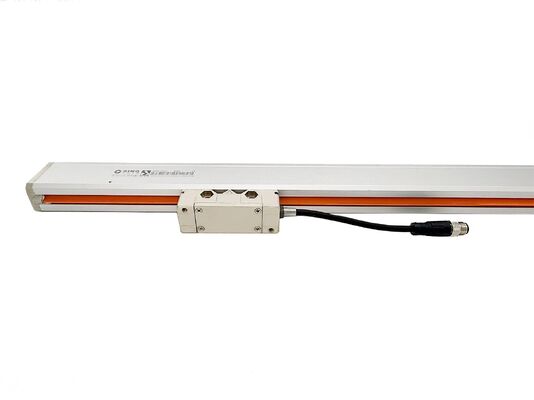

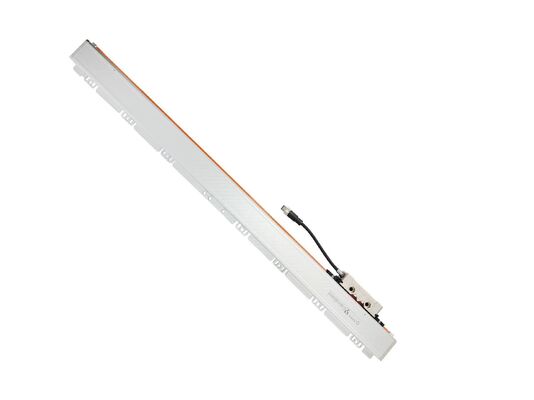

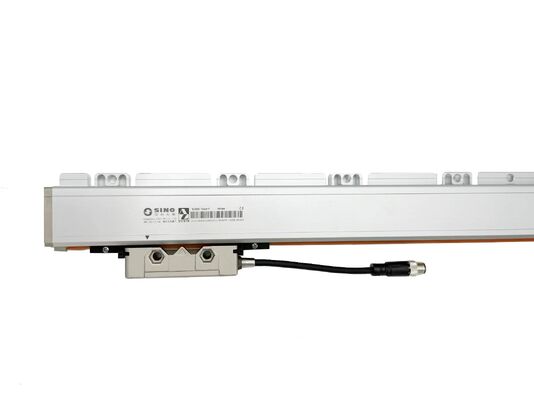

सीएनसी मशीन टूल्स के लिए पूर्ण रैखिक ग्रिटिंग शासक NC600 उच्च परिशुद्धता सेंसर
NC600 पूर्ण रैखिक एन्कोडर में एक सच्ची पूर्ण स्थिति प्रणाली है, जो बिना होमिंग की आवश्यकता के पावर-अप पर तत्काल स्थिति मान प्रदान करती है।
रैखिक मोटर्स, सीएनसी मशीन टूल्स, स्वचालित उत्पादन लाइनों, वैज्ञानिक उपकरणों और उच्च परिशुद्धता नियंत्रण प्रणालियों के लिए आदर्श, यह विभिन्न अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

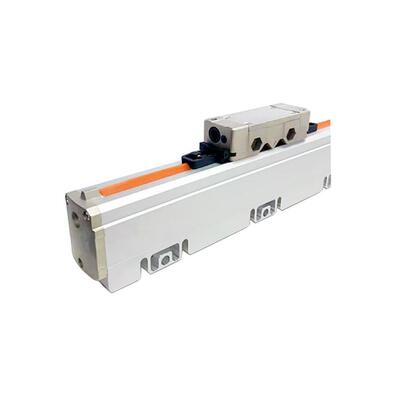

हमारी स्वामित्व वाली तकनीक पर निर्मित, श्रृंखला एक सील एल्यूमीनियम आवास को दो-परत सील स्ट्रिप्स के साथ अपनाती है।यह मजबूत संरचना एन्कोडर ग्लास और पढ़ने वाले सिर को धूल से प्रभावी ढंग से बचाती है, मलबे, और काटने के तरल पदार्थ, कठोर वातावरण में दीर्घायु सुनिश्चित करते हैं।
विश्व स्तर पर प्रमाणित गुणवत्ताः आईएसओ गुणवत्ता प्रबंधन प्रणाली, साथ ही सीई और रोएचएस अंतरराष्ट्रीय प्रमाणपत्र पूर्ण अनुपालन सुनिश्चित करते हैं।
बहुमुखी संगतताः पूर्ण विनिर्देश और कई संचार प्रोटोकॉल विभिन्न प्रणालियों में व्यापक अनुप्रयोग सुनिश्चित करते हैं।
30+ वर्ष की विशेषज्ञता: बाजार में दशकों का अनुभव हमें अपनी नींव को मजबूत करने, नवाचार को बढ़ावा देने और उद्योग के साथ प्रगति करने की अनुमति देता है।
स्वतंत्र नवाचारः आयातित "बॉटल ग्लॉकेट" प्रौद्योगिकियों को विश्वसनीय, स्वदेशी समाधानों से बदलने के लिए घरेलू रूप से विकसित किया गया।
NC600 पूर्ण रैखिक एन्कोडर निम्नलिखित के लिए उपयुक्त हैः
पैकेज सामग्री और तकनीकी विनिर्देश
मानक विन्यासः
रैखिक ग्लास स्केल: मॉडल KA600, मानक माप लंबाई 2100 मिमी।
रीडिंग हेड: उच्च परिशुद्धता ऑप्टिकल सेंसर इकाई।
सहायक उपकरण: हार्डवेयर और कनेक्शन केबलों की स्थापना।
प्रदर्शन पैरामीटरः
संकल्पः विभिन्न अनुप्रयोग आवश्यकताओं को समायोजित करने के लिए 0.5μm, 1μm, और 5μm के सटीक ग्रेड में उपलब्ध है।
अनुकूलन: हम 1000 मिमी से 3000 मिमी तक के अनुकूलित एन्कोडर लंबाई (L0) प्रदान करते हैं, जो विशिष्ट मशीन बेड आयामों के लिए सटीक फिट सुनिश्चित करते हैं।
ऑप्टिकल प्रणाली और एन्कोडिंग सिद्धांतः
ऑप्टिकल सेंसिंग तंत्रः एन्कोडर एक उच्च संकल्प ऑप्टिकल स्कैनिंग प्रणाली को एकीकृत करता है।यह ऑप्टिकल ग्रेजुएशन पैटर्न का पता लगाता है और उन्हें स्थिति प्रतिक्रिया के लिए सटीक विद्युत संकेतों में परिवर्तित करता है.
उन्नत कोड पैटर्नः स्केल परिष्कृत ऑप्टिकल एन्कोडिंग तकनीकों का उपयोग करता है। हम मुख्य रूप से प्राकृतिक बाइनरी कोड के विपरीत ग्रे कोड तर्क को लागू करते हैं।
त्रुटियों को कम करना: ग्रे कोड का उपयोग यह सुनिश्चित करता है कि लगातार मानों के बीच केवल एक ही बिट स्थिति बदलता है।यह मौलिक डिजाइन विशेषता तेजी से पोजिशनिंग संक्रमण के दौरान डेटा व्याख्या त्रुटियों को प्रभावी ढंग से कम करती है, जिससे समग्र प्रणाली की स्थिरता बढ़ेगी।
संकल्प और यांत्रिक डिजाइन
संकल्प और सटीकता
एक पूर्ण ऑप्टिकल एन्कोडर का संकल्प मूल रूप से पैमाने पर ग्रेजुएशन पैटर्न के घनत्व से निर्धारित होता है। उच्च संकल्प को बेहतर पिच मार्किंग के माध्यम से प्राप्त किया जाता है,जो सीधे तौर पर बेहतर पोजिशनिंग सटीकता का अनुवाद करता हैसंकल्प आमतौर पर बिट्स या प्रति क्रांति गणना (सीपीआर) में मापा जाता है।
बड़े पैमाने पर अनुप्रयोगों के लिए मैकेनिकल इंजीनियरिंग
एनसी600 एन्कोडर विशेष रूप से बड़े प्रारूप सीएनसी मशीन टूल्स में आवेदन के लिए इंजीनियर किया गया है। इसमें एक मजबूत यांत्रिक संरचना की विशेषता हैः
उत्कृष्ट कठोरता: डिजाइन भारी भार के तहत स्थिरता बनाए रखने के लिए संरचनात्मक अखंडता पर जोर देता है।
लचीला समर्थन विन्यासः एन्कोडर अक्ष के साथ किसी भी स्थिति में अतिरिक्त यांत्रिक समर्थन एकीकृत किया जा सकता है।यह सुविधा ऑपरेशन के दौरान प्रणाली की कठोरता और स्थिरता में काफी वृद्धि करती है.
विस्तारित माप सीमाः 1000 मिमी से 3000 मिमी तक की लंबाई में उपलब्ध है, बड़े मशीन बेड की आवश्यकताओं को पूरा करता है।
