उत्पाद विवरण:
|
| मापन संदर्भ: | ग्लास ग्रेटिंग स्केल पर निरपेक्ष और वृद्धिशील ट्रैक; ग्रेटिंग पिच 32μm | सटीकता वर्ग (20±0.5℃): | ±3μm |
|---|---|---|---|
| मापी गई लंबाई (एमएल), मिमी: | 140-3040 मिमी | सुरक्षित स्थिति: | एमएल±4मिमी |
| इंटरफ़ेस प्रोटोकॉल बीआई: | बीआईएसएस-सी, एसएसआई, यास्कावा, फैनुक, मित्सुबिशी | संकल्प: | 0.01μm,0.05μm,0.1μm,0.5μm,1μm,2μm |
| घड़ी आवृत्ति: | <=5 मेगाहर्ट्ज (<= 8μs) | बिजली के कनेक्शन: | एम12, डी-एसयूबी9, पीसीआर-ई20एफएस, डीबी-15, डीबी-25 |
| केबल लंबाई: | सिलिकॉन परिरक्षित केबल (मानक 3 मीटर) | ऑपरेटिंग वोल्टेज: | डीसी 4-36वी |
| बिजली की खपत (अधिकतम): | 1.5 डब्ल्यू | गति गति: | 120 मीटर/मिनट तक |
| कंपन और आघात प्रतिरोध: | कंपन प्रतिरोध 50 मी/से² तक; शॉक प्रतिरोध 150 m/s² तक | परिचालन तापमान: | 0-50 ℃ |
| सीलिंग रेटिंग: | नमूना स्थापना निर्देशों के अनुसार स्थापित होने पर IP53 आवश्यकताओं को पूरा करता है; यदि DA400 की सीलब | ||
| प्रमुखता देना: | पूर्ण रैखिक ग्रिडिंग सीएनसी सेंसर,उच्च-सटीक ग्रिटिंग शासक,स्वचालित सीएनसी मशीन टूल सेंसर |
||

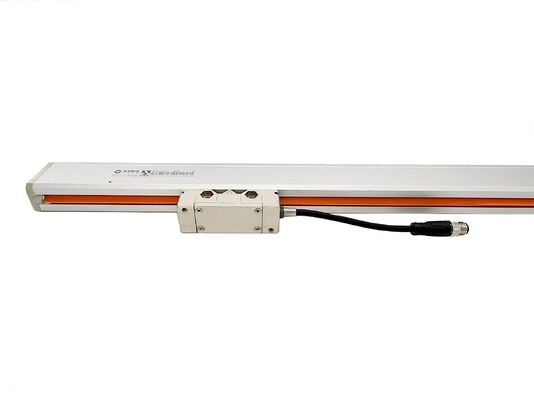

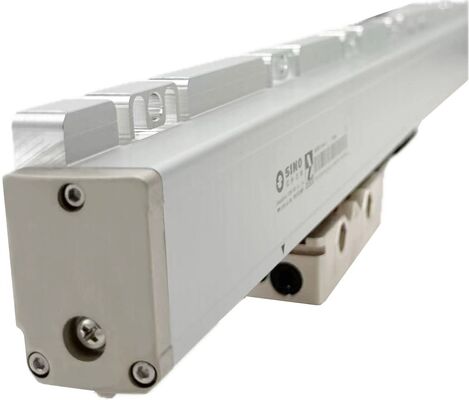

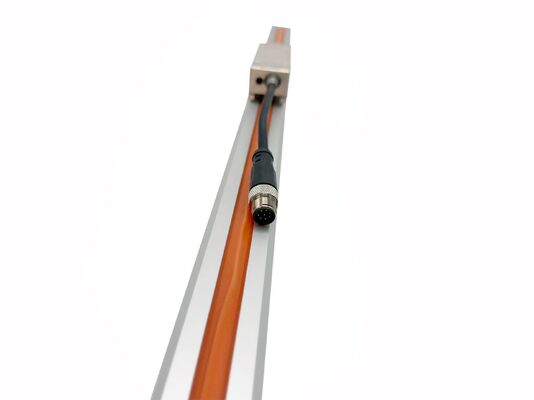

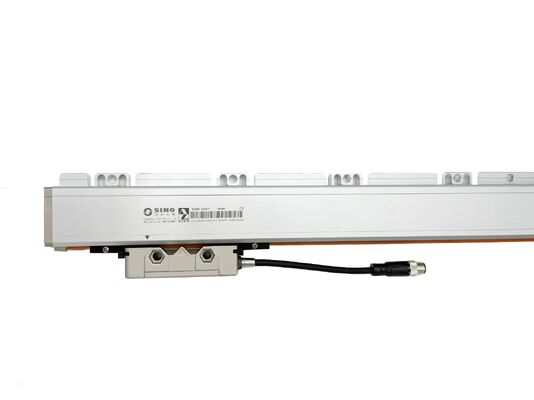

NC600 निरपेक्ष रैखिक ग्रिटिंग उच्च परिशुद्धता स्वचालित सीएनसी मशीन उपकरण निरपेक्ष ग्रिटिंग शासक सेंसर
NC600 पूर्ण रैखिक एन्कोडर एक पूर्ण स्थिति एन्कोडिंग प्रणाली का उपयोग करता है, जो संदर्भ के रूप में चलती धुरी की आवश्यकता के बिना पावर-अप पर तत्काल स्थिति मान प्रदान करता है।
इसका उपयोग मुख्य रूप से रैखिक मोटर्स, सीएनसी मशीन टूल्स, स्वचालित उत्पादन लाइनों, वैज्ञानिक उपकरणों और उच्च परिशुद्धता नियंत्रण प्रणालियों में किया जाता है।
हमारे स्वतंत्र रूप से विकसित श्रृंखला एक बंद संरचना के साथ एक एल्यूमीनियम खोल और दो परत सील स्ट्रिप्स, प्रभावी ढंग से धूल, मलबे से एन्कोडर कांच और पढ़ने सिर की रक्षा,और काटने का द्रव.
प्रमुख विशेषताएं:
NC600 पूर्ण रैखिक एन्कोडर निम्नलिखित के लिए उपयुक्त हैः
● स्वचालित उपकरण ● जटिल रोबोट सिस्टम
● प्रक्रिया नियंत्रण प्रणाली ● वैज्ञानिक उपकरण
● मशीन टूल्स सिस्टम्स ✓ सीएनसी टर्न, फ्रीजिंग मशीन, ग्राइंडिंग मशीन आदि।
● कठोर परिस्थितियों में काम करने वाले उच्च सटीक माप उपकरण
पैकेज में शामिल हैंः
एक टुकड़ा रैखिक ग्लास स्केल, KA600-2100 मिमी।
संकल्प 0.5/1/5um में उपलब्ध है।
ग्राहकों की जरूरतों को ध्यान में रखते हुए अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
एन्कोडर में डिस्क या रिंग के चारों ओर कई ऑप्टिकल सेंसर या डिटेक्टर स्थित होते हैं। ये सेंसर डिस्क के घूमने पर ऑप्टिकल मार्कर का पता लगाते हैं और उन्हें विद्युत आवेग में परिवर्तित करते हैं।
कोड पैटर्नः एन्कोडर डिस्क पर ऑप्टिकल मार्किंग इस्तेमाल की गई एन्कोडिंग तकनीक के आधार पर विभिन्न आकार ले सकती है।द्विआधारी कोड जो अक्सर उपयोग किए जाते हैं वे प्राकृतिक द्विआधारी कोड और ग्रे कोड हैंग्रे कोड का व्यापक रूप से उपयोग किया जाता है क्योंकि वे यह सुनिश्चित करके इन संक्रमण स्थलों पर त्रुटियों की संभावना को कम करते हैं कि आसन्न क्षेत्रों के बीच केवल एक बिट बदलता है।
डिस्क पर चिह्नों या कोडों की मात्रा एक पूर्ण ऑप्टिकल कोण एन्कोडर के संकल्प को निर्धारित करती है। उच्च संकल्प वाले एन्कोडर अधिक चिह्न और अधिक कोणीय संकल्प प्रदान करते हैं.अधिकतर मामलों में, रिज़ॉल्यूशन को बिट्स या प्रति रिवोल्यूशन (सीपीआर) में व्यक्त किया जाता है।
NC600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए डिज़ाइन किया गया है, में विशेषताएं हैं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
