उत्पाद विवरण:
|
| आइटम नाम: | चीनो KA800MC चुंबकीय रैखिक एनकोडर | विशेषता: | KA800MC चुंबकीय रैखिक स्केल |
|---|---|---|---|
| प्रकार: | खराद मिलिंग पीसने की मशीन | स्केल मॉडल: | KA-800MC-5um |
| उत्पादन में संकेत: | आरएस422 या टीटीएल | संकल्प: | 5um |
| मापने: | 10 मीटर 12 मीटर ऊपर 100 मीटर | नमी: | १००% नॉन कंडेनसिंग |
| प्रणाली: | चीन डीआरओ प्रणाली | वोल्टेज आपूर्ति: | 24VDC या 5VDC |
| प्रमुखता देना: | मैग्नेटिक लीनियर एनकोडर मिलिंग मशीन,डिजिटल रीडआउट किट 5μm रिज़ॉल्यूशन,रीडआउट के साथ 24V लीनियर एनकोडर |
||

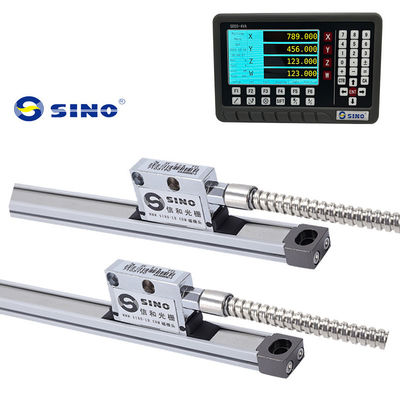

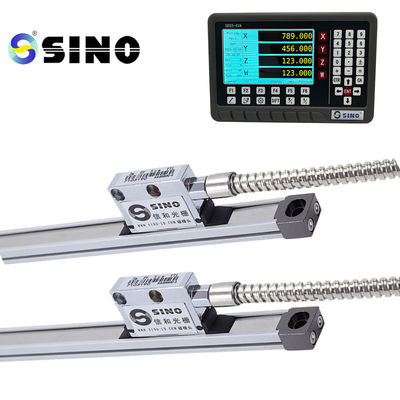

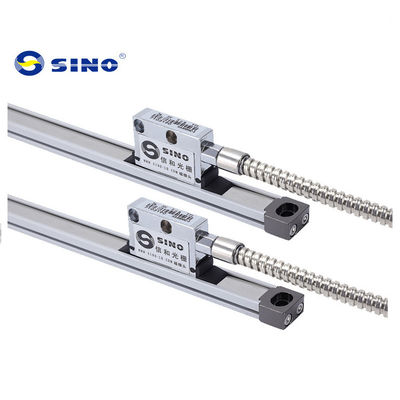

मिलिंग मशीनों के लिए डिजिटल रीडआउट के साथ SINO KA800MC मैग्नेटिक लीनियर एनकोडर सेट 5µm रिज़ॉल्यूशन 24V
24V मैग्नेटिक लीनियर एनकोडर विशेष रूप से मिलिंग मशीनों के लिए डिज़ाइन किया गया है, जो 5µm का उच्च परिशुद्धता रिज़ॉल्यूशन प्रदान करता है। यह एनकोडर सटीक स्थिति प्रतिक्रिया सुनिश्चित करता है, जो इसे उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जिनमें सटीक, विश्वसनीय माप की आवश्यकता होती है। इसे मशीनिंग वातावरण की मांगों का सामना करने के लिए इंजीनियर किया गया है, जो मिलिंग संचालन के लिए टिकाऊ प्रदर्शन और लगातार रीडिंग प्रदान करता है। अपनी उन्नत तकनीक के साथ, यह एनकोडर मिलिंग मशीनों की समग्र दक्षता और सटीकता को बढ़ाता है, जो सुचारू संचालन और उच्च गुणवत्ता वाले परिणामों में योगदान देता है
मुख्य विशेषताएं
चुंबकीय तकनीक: एनकोडर मिलिंग मशीनों के अक्षों के साथ रैखिक विस्थापन को सटीक रूप से मापने के लिए चुंबकीय सिद्धांतों का उपयोग करता है। यह विधि लगातार और सटीक स्थिति प्रतिक्रिया सुनिश्चित करती है, जिससे यह मशीन संचालन के लिए अत्यधिक विश्वसनीय हो जाता है।
5µm रिज़ॉल्यूशन: 5µm रिज़ॉल्यूशन के साथ, यह एनकोडर 5 माइक्रोमीटर जितने छोटे मिनट आंदोलनों का पता लगा सकता है। सटीकता का यह उच्च स्तर मशीन की बारीक समायोजन करने की क्षमता को बढ़ाता है, जिससे समग्र मशीनिंग सटीकता में सुधार होता है।
24V बिजली आपूर्ति: 24V बिजली आपूर्ति पर संचालित करने के लिए डिज़ाइन किया गया, एनकोडर स्थिर और विश्वसनीय प्रदर्शन प्रदान करता है। इष्टतम संचालन के लिए इसे उपयुक्त बिजली स्रोत से कनेक्ट करना सुनिश्चित करें।
सरल स्थापना: RoHS-अनुपालक 24V मैग्नेटिक लीनियर एनकोडर को मिलिंग मशीनों पर आसान स्थापना के लिए डिज़ाइन किया गया है। इसे मशीन के मूविंग एक्सिस पर लगाया जा सकता है, जिसका माप आउटपुट मशीन के नियंत्रण प्रणाली या वास्तविक समय की निगरानी के लिए एक बाहरी डिजिटल रीडआउट (DRO) से जुड़ता है।
मिलिंग मशीन संगतता: यह एनकोडर मिलिंग मशीनों के साथ उपयोग के लिए तैयार किया गया है, जिससे यह विभिन्न प्रकार की मशीन प्रकारों के साथ संगत हो जाता है, जैसे कि वर्टिकल मिल, हॉरिजॉन्टल मिल और सीएनसी मिलिंग मशीन। यह विभिन्न मिलिंग अनुप्रयोगों में निर्बाध रूप से एकीकृत होने के लिए आवश्यक लचीलापन प्रदान करता है।
उत्पाद लाभ
छोटे आकार का रीडिंग हेड, जो कम जगह घेरता है और स्थापित करना आसान है।
उच्च प्रदर्शन: हमारी SINO चुंबकीय ग्रेटिंग और सटीक ऑप्टिकल शासक श्रृंखला ने सख्त गुणवत्ता निरीक्षण पास किया है। सटीकता और कठोरता के मानक को पूरा करें, अच्छी सीधापन और सटीक माप। यात्रा लंबाई: 120 मिमी से 100,000 मिमी रिज़ॉल्यूशन: 5μm
प्रोफाइल की सही संरचना के साथ सीलबंद रीड-हेड इसे IP67 सुरक्षा वर्ग से मेल खाता है
KA800MC-5 चुंबकीय पैमाने मुख्य रूप से कम और मध्यम परिशुद्धता आवश्यकताओं वाले प्रसंस्करण और मापने के अवसरों के लिए उपयुक्त है
चुंबकीय पैमाने कई लाभ प्रदान करते हैं, जिनमें शामिल हैं:
सटीकता: चुंबकीय पैमाने असाधारण उच्च-रिज़ॉल्यूशन माप प्रदान करते हैं, अक्सर उप-माइक्रोन रेंज में, उन अनुप्रयोगों के लिए सटीक स्थिति सुनिश्चित करते हैं जहां सटीकता महत्वपूर्ण है। यह उन्हें उच्च-सटीक कार्यों के लिए एक उत्कृष्ट विकल्प बनाता है।
गैर-संपर्क: चूंकि रीड हेड पैमाने के साथ भौतिक संपर्क के बिना संचालित होता है, इसलिए सिस्टम पर कोई टूट-फूट नहीं होती है। यह गैर-संपर्क डिज़ाइन रखरखाव आवश्यकताओं को कम करता है, जिससे पूरे सिस्टम का जीवनकाल बढ़ जाता है।
संदूषण के प्रति प्रतिरक्षा: चुंबकीय पैमाने की गैर-संपर्क प्रकृति धूल, गंदगी और तरल पदार्थों जैसे पर्यावरणीय कारकों के प्रति उच्च स्तर का प्रतिरोध प्रदान करती है। यह प्रतिरक्षा उन्हें चुनौतीपूर्ण परिस्थितियों में उपयोग के लिए आदर्श बनाती है जहां पारंपरिक संपर्क-आधारित सिस्टम विफल हो सकते हैं।
स्थायित्व: चुंबकीय पैमाने सदमे और कंपन के लिए मजबूत प्रतिरोध के साथ, कठिन होने के लिए बनाए जाते हैं। यह स्थायित्व मांग वाले औद्योगिक वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है, जहां अन्य माप प्रणाली क्षति के लिए प्रवण हो सकती हैं।
तकनीकी पैरामीटर
| चुंबकीय स्केल सेंसर | |
| संदर्भ संकेत | प्रत्येक 5 मिमी (सी) |
| पिच | 5 मिमी |
| शासक टेप विनिर्देश | 5+5 मिमी |
| रिज़ॉल्यूशन | 5µm |
| उपलब्ध गैप | 2 मिमी |
| सटीकता | ± (0.035 + 0.02 x L)मिमी, L: प्रभावी मापने की लंबाई, इकाई: मी |
| केबल | 5 कोर या 8 कोर |
| आउटपुट फॉर्म | TTL या RS-422 |
| रीडिंग हेड और सुरक्षात्मक स्टील बेल्ट के बीच का अंतर | 0.8～1.8 मिमी |
| बिजली आपूर्ति | 5VDC±5%, 24VDC±5% |
| वर्तमान खपत (बिना भार) | 40mAअधिकतम |
| वर्तमान खपत (भार के साथ) | 120mAअधिकतम(5V, RL=120Ω) |
| 60mAअधिकतम(28V, RL =1.2kΩ) | |
| अधिकतम गति | 5m/s(MS T 5) |
| विरोधी कंपन | 100m/s2[10Hz～2000Hz] |
| प्रभाव प्रतिरोध | 1000m/s2(11ms) |
| रीडिंग हेड का सुरक्षा स्तर | IP 67 DIN 40050/IEC 529 |
| ऑपरेटिंग तापमान | -20℃～85℃ |
| भंडारण तापमान | -20℃～85℃ |
| नमी | 100％ नॉन-कंडेंसिंग |
| विद्युत सुरक्षा | पावर ध्रुवता व्युत्क्रम सुरक्षा, आउटपुट शॉर्ट-सर्किट करंट सुरक्षा |
| मानक केबल | 3m, LMAX=50m (रीड-हेड की केबल) |
| माप लंबाई केबल |
|
एनकोडर मैग्नेटिक मैकले एप्लीकेशन
भारी खराद, मिलिंग मशीन, ड्रिलिंग, ग्राइंडर मशीन, EDM (इलेक्ट्रिकल डिस्चार्ज मशीन)
मशीनिंग सेंटर, पीवीसी कटिंग मशीन, वुड कटिंग मशीन, ग्लासवर्किंग मशीन, सामग्री हैंडलिंग
विस्तृत चित्र:
हमें क्यों चुनें?
चुंबकीय पैमाने को आपकी आवश्यकता के अनुसार काटा जा सकता है
प्रोफाइल की सही संरचना के साथ एक पूरी तरह से सीलबंद रीड-हेड इसे IP67 सुरक्षा वर्ग से मेल खाता है
उन्नत तकनीशियन और आंतरिक संरचना
स्वचालित लाभ नियंत्रण तकनीशियन ने स्थापना की आवश्यकता को कम कर दिया, रीडर और टेप के बीच का अंतर 3 मिमी (5 माइक्रोन) हो सकता है
तैयारी का समय: 1 कार्यदिवस, FedEx IP द्वारा तेज़ डिलीवरी
प्रश्न और उत्तर:
1, अधिकतम माप लंबाई क्या है?
माप लंबाई 100,000 मिमी तक
2, लंबाई 120 मिमी ~ 100000 मिमी क्या दर्शाती है?
उत्तर: ये सभी लंबाई मशीन के x y z-अक्ष की टेबल यात्रा लंबाई (टेबल मूविंग साइज़, टेबल साइज़ नहीं) का अर्थ है। आपको कुल लंबाई के लिए प्रत्येक के लिए अतिरिक्त 5.5 जोड़ने की आवश्यकता हो सकती है।
3, यदि मुझे अपनी खराद मशीन के लिए तराजू के साथ 2 अक्ष ड्रो का एक पूरा सेट चाहिए, तो मुझे उन्हें कैसे खरीदना चाहिए?
उत्तर: आप चयन कर सकते हैं, वे हैं " 1pc 2 अक्ष ड्रो " " रैखिक एनकोडर या चुंबकीय एनकोडर की यात्रा लंबाई **मिमी " " यात्रा लंबाई ***मिमी", फिर आपको वह मिलेगा जो आप चाहते हैं।
4, मेरी मशीन की x-अक्ष की गति लंबाई 260 मिमी है, और y-अक्ष की गति लंबाई 530 मिमी है, क्या आप इस तरह की लंबाई की पेशकश कर सकते हैं जो विकल्पों में सूचीबद्ध नहीं है?
उत्तर: प्रत्येक पैमाने की माप सीमा में 20 मिमी की वृद्धि होती है। इसका मतलब है कि 250 मिमी पैमाने की माप सीमा 270 मिमी तक पहुंच सकती है। तो आप अपनी मशीन के लिए 270 मिमी पैमाने और 570 मिमी पैमाने का चयन कर सकते हैं।
5, यदि मैं केवल 1 टुकड़ा स्केल अलग से खरीदता हूं, तो क्या मुझे उपयोगकर्ता मैनुअल मिल सकता है?
उत्तर: उपयोगकर्ता मैनुअल DRO के साथ आता है, लेकिन आप डाउनलोड प्राप्त करने के लिए विक्रेता से संपर्क कर सकते हैं।
6, मुझे अपनी खराद या मिल के लिए क्या चुनना चाहिए?
उत्तर: खराद आमतौर पर 2 अक्ष रीडआउट है जबकि मिल या तो 2 अक्ष या 3 अक्ष हो सकता है
7, क्या मैं पैमाने को काट सकता हूं यदि यह मेरी मशीन के लिए बहुत लंबा है?
उत्तर: तकनीकी रूप से नहीं। यदि आप नौसिखिए हैं, तो अन्यथा, पैमाने को शायद नुकसान हो सकता है और इसका उपयोग नहीं किया जा सकता है
8, क्या वे सभी Fed Ex, UPS, DHL द्वारा भेजे जाते हैं?
उत्तर: हाँ। मानक FedEx समर्थन और अन्य उपलब्ध हैं
