मिलिंग मशीन के लिए ग्लास लीनियर एन्कोडर स्केल सेट के साथ TTL सिग्नल डिजिटल रीडआउट SINO SDS2-3MS 3-अक्ष DRO

टीटीएल सिग्नल डिजिटल रीडआउट SINO SDS2-3MS 3-अक्ष ड्रॉ विथ ग्लास लाइनर एन्कोडर स्केल सेट फॉर फ्रिलिंग मशीन​

SINO SDS2-3MS Lathe Milling Machine DRO Digital Readout with Three-Coordinate Numerical Display एक डिजिटल रीडआउट सिस्टम है जिसे लात और फ्रिलिंग मशीनों के लिए डिज़ाइन किया गया है। यह सटीक प्रदान करता है,वास्तविक समय में माप प्रतिक्रिया, ऑपरेटरों को मशीनिंग प्रक्रिया की सटीक निगरानी और नियंत्रण करने में सक्षम बनाता है।

विशेषताएं:

SDS3MS डिस्प्लेः

SDS3MS डिजिटल रीडआउट सिस्टम में मशीन मापों की निर्बाध निगरानी के लिए डिज़ाइन किया गया एक स्पष्ट, उपयोगकर्ता के अनुकूल इंटरफ़ेस है।.

बहु अक्ष क्षमताः

SDS2-3MS DRO प्रणाली कई अक्षों का समर्थन करती है, जो विभिन्न मशीन आंदोलनों के लिए वास्तविक समय माप प्रतिक्रिया और नियंत्रण को सक्षम करती है।यह सुविधा एक साथ कई अक्षों पर सटीक स्थिति और सटीक मशीनिंग के लिए अनुमति देता है.

टार्ट्स और फ्रिलिंग मशीनों के साथ संगतता:

यह डीआरओ प्रणाली टारथ और फ्रिलिंग मशीनों दोनों के लिए आदर्श है, यह अत्यधिक बहुमुखी है और विभिन्न प्रकार के उपकरणों के साथ आसानी से एकीकृत होती है।यह आसानी से सुव्यवस्थित संचालन के लिए मशीन नियंत्रण प्रणालियों में शामिल किया जा सकता है.

उच्च परिशुद्धताः

उच्च सटीक माप रीडिंग के साथ, डिजिटल रीडआउट प्रणाली मशीन की गति पर सटीक नियंत्रण सुनिश्चित करती है, जिससे मशीनिस्ट अपने संचालन में सख्त सहिष्णुता को पूरा करने में सक्षम होते हैं।इस स्तर की सटीकता इष्टतम मशीनिंग परिणाम प्राप्त करने के लिए महत्वपूर्ण है.

वृद्धिशील और पूर्ण माप मोडः

SDS2-3MS डीआरओ प्रणाली वृद्धिशील और पूर्ण माप मोड दोनों प्रदान करती है, जो विभिन्न मशीनिंग आवश्यकताओं के लिए लचीलापन प्रदान करती है। ऑपरेटर आवश्यकतानुसार आसानी से मोड के बीच स्विच कर सकते हैं,प्रणाली को विशिष्ट परिचालन आवश्यकताओं के अनुरूप बनाना.

कार्यक्षमताः

SDS2-3MS SINO Lathe Milling Machine DRO डिजिटल रीडआउट प्रणाली lathes और milling ऑपरेशन के दौरान मशीन आंदोलनों की सटीक निगरानी और नियंत्रण प्रदान करती है।यह वास्तविक समय में माप प्रतिक्रिया प्रदान करता है, ऑपरेटरों को सटीक मशीनिंग परिणाम प्राप्त करने के लिए समायोजन और सुधार करने में सक्षम बनाता है।

इस डीआरओ प्रणाली का व्यापक रूप से सटीक माप और नियंत्रण की आवश्यकता वाले मशीनिंग कार्यों में उपयोग किया जाता है, जिसमें मोड़, मिलिंग, ड्रिलिंग और ड्रिलिंग शामिल हैं। यह धातु प्रसंस्करण जैसे उद्योगों के लिए उपयुक्त है,वाहन, लकड़ी का काम, और एयरोस्पेस.

लेथ ऑपरेशंस: चेहरे, मोड़, कॉपरिंग, थ्रेडिंग और ग्रूविंग जैसे कार्यों के लिए एकदम सही। यह सटीक माप और उपकरण आंदोलनों के नियंत्रण को सुनिश्चित करता है, जिसके परिणामस्वरूप सटीक मशीनिंग परिणाम होते हैं।
मिलिंग ऑपरेशंसः मोल्डिंग कार्यों जैसे कि समोच्च, स्लॉटिंग, ड्रिलिंग और प्रोफाइलिंग के लिए आदर्श,निरंतर और सटीक पीसने के परिणामों के लिए काटने की गति के सटीक माप और नियंत्रण प्रदान करना.

SINO SDS3MS डिजिटल रीडिंग पैरामीटर

1. वोल्टेज रेंजः AC 85V से 250V, 50Hz से 60Hz
2. बिजली की खपतः 15W / 25VA
3. निर्देशांक विकल्पः एकल अक्ष (A), दो अक्ष (XY), तीन अक्ष (XYZ)
4. डिस्प्लेः हस्ताक्षरित संख्यात्मक डेटा के लिए 7-खंड एलईडी डिस्प्ले; 8 मीटर डिस्प्ले प्रतीक
5. वजनः 2 किलोग्राम
6. इनपुट सिग्नलः टीटीएल, ईआईए-422, ओपन कलेक्टर आउटपुट सिग्नल; प्रोग्राम करने योग्य नियंत्रकों के साथ संगत
7. इनपुट सिग्नल आवृत्तिः > 100 kHz
8. संकल्प विकल्पः 10 माइक्रोन, 5 माइक्रोन, 2 माइक्रोन, 1 माइक्रोन, 0.5 माइक्रोन

मूल कार्य

इकाई रूपांतरण: यह प्रणाली विभिन्न मापों के लिए मिलीमीटर और इंच के बीच आसानी से रूपांतरण की अनुमति देती है।

निरपेक्ष/सम्बन्धी परिवर्तनः निरपेक्ष और सापेक्ष निर्देशांक प्रणालियों के बीच निर्बाध परिवर्तन का समर्थन करता है।

मध्य-स्प्लिट फंक्शन: वृत्त के परिधि को विभाजित करने के लिए एक चिकनी "आर" फंक्शन।

वर्कपीस जीरो पॉइंट्स स्टोरेजः यह आवर्ती कार्यों में अधिक सुविधा के लिए 200 वर्कपीस जीरो पॉइंट्स तक बचा सकता है।

एक तिरछी रेखा के साथ छेद विभाजनः एक ढलान पथ के साथ छेद के सटीक विभाजन को सक्षम करता है।

गणितीय गणना उपकरणः मशीनिंग सटीकता को बढ़ाने के लिए व्यास मुआवजा और अन्य गणितीय कार्य प्रदान करता है।

बेवल प्रक्रिया शून्य स्थान ऑटोरेस्टः बेवल प्रसंस्करण के दौरान शून्य बिंदुओं की स्वचालित बहाली सुनिश्चित करता है।

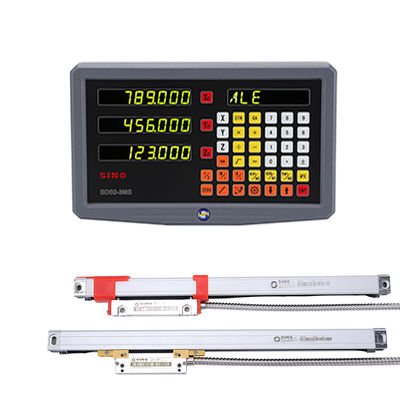

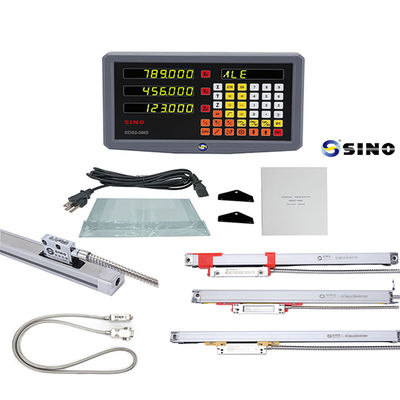

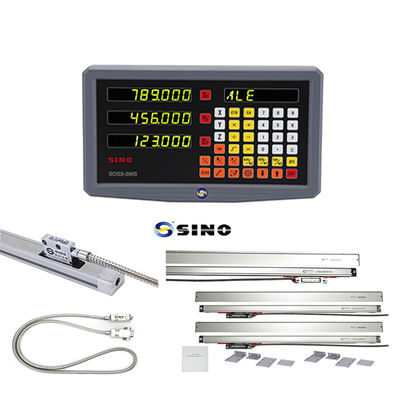

उत्पाद छवि/फोटोः

चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
