SINO SDS2-3MS DRO डिजिटल रीडआउट सिस्टम फॉर टारथ और फ्रिलिंग मशीनों के लिए 3-समन्वय संख्यात्मक डिस्प्ले के साथ

SINO SDS2-3MS SDS3MS डिस्प्ले के साथ लात और फ्रिलिंग मशीनों के लिए DRO डिजिटल रीडआउट सिस्टम
SINO SDS2-3MS DRO डिजिटल रीडआउट सिस्टम फॉर टारथ और फ्रिलिंग मशीनों के लिए 3-समन्वय संख्यात्मक डिस्प्ले के साथ

SDS2-3MS SINO लेथ और मिलिंग मशीन DRO डिजिटल रीडआउट के साथ SDS3MS डिस्प्ले एक परिष्कृत डिजिटल रीडआउट प्रणाली है जो लेथ और मिलिंग मशीनों के लिए डिज़ाइन की गई है। यह सटीक प्रदान करता है,वास्तविक समय में माप प्रतिक्रियायह प्रणाली परिचालन दक्षता में वृद्धि करती है और लगातार उच्च गुणवत्ता वाले परिणाम सुनिश्चित करती है।

विशेषताएं:

SDS3MS डिस्प्लेः यह डिजिटल रीडआउट सिस्टम SDS3MS डिस्प्ले से लैस है, जो मशीन माप की निगरानी के लिए एक स्पष्ट और उपयोगकर्ता के अनुकूल इंटरफ़ेस प्रदान करता है।प्रदर्शन इकाई सहज सुविधाओं के साथ बनाया गया है, जिसमें उपयोग में आसान फ़ंक्शन बटन और एक कीपैड शामिल है, जो उपयोगकर्ता के लिए सुचारू और सुविधाजनक संचालन सुनिश्चित करता है। यह महत्वपूर्ण मशीन डेटा तक त्वरित पहुंच प्रदान करता है,मशीनिंग कार्यों के दौरान कार्यप्रवाह और सटीकता में सुधार.
बहु अक्षः SDS2-3MS DRO प्रणाली बहु अक्षों का समर्थन करती है, विभिन्न मशीन आंदोलनों के लिए माप प्रतिक्रिया और नियंत्रण प्रदान करती है।यह सुविधा एक साथ विभिन्न अक्षों पर सटीक स्थिति और सटीक मशीनिंग की अनुमति देता है, प्रणाली की बहुमुखी प्रतिभा और दक्षता में वृद्धि. चाहे आप एक लेथ या मिलिंग मशीन के साथ काम कर रहे हैं,बहु अक्ष समर्थन सुनिश्चित करता है कि जटिल मशीनिंग कार्यों को सटीकता और आसानी से संभाला जा सकता है.
लेथ और मिलिंग संगतताः एसडीएस2-3एमएस डीआरओ प्रणाली को लेथ और मिलिंग मशीनों दोनों के साथ संगत होने के लिए डिज़ाइन किया गया है, जो मशीनिस्टों के लिए असाधारण बहुमुखी प्रतिभा प्रदान करता है।यह लचीलापन इसे विभिन्न मशीनों के नियंत्रण प्रणालियों में सहज रूप से एकीकृत करने की अनुमति देता है, चिकनी और कुशल संचालन सुनिश्चित करता है। चाहे आप मोड़ या पीसने की प्रक्रियाओं के साथ काम कर रहे हों, सिस्टम सटीक माप प्रदान करता है और समग्र मशीन प्रदर्शन को बढ़ाता है।
उच्च सटीकताः एसडीएस2-3एमएस डीआरओ प्रणाली उच्च परिशुद्धता माप रीडिंग प्रदान करती है, जो मशीन की गति पर सख्त नियंत्रण सुनिश्चित करती है।इस स्तर की सटीकता सख्त सहिष्णुता और मशीनिंग संचालन में इष्टतम परिणाम प्राप्त करने के लिए आवश्यक हैचाहे वह ठीक से समायोजन के लिए हो या जटिल प्रक्रियाओं के लिए, प्रणाली की सटीक प्रतिक्रिया सुनिश्चित करती है कि अंतिम उत्पाद आवश्यक विनिर्देशों को स्थिरता और विश्वसनीयता के साथ पूरा करता है।
वृद्धिशील और पूर्ण मोडः SDS2-3MS DRO प्रणाली वृद्धिशील और पूर्ण माप मोड दोनों प्रदान करती है, विभिन्न मशीनिंग कार्यों के लिए लचीलापन प्रदान करती है।माप पिछली स्थिति के सापेक्ष किए जाते हैं, जो दोहराए जाने वाले समायोजन या क्रमिक परिवर्तन करने के लिए आदर्श है। पूर्ण मोड में, प्रणाली एक निश्चित संदर्भ बिंदु से प्रत्येक अक्ष की सटीक स्थिति को रिकॉर्ड करती है,यह सटीक के लिए एकदम सही बना रही है, संदर्भ आधारित माप ऑपरेटर आसानी से दो मोड के बीच स्विच कर सकते हैं, बढ़ी हुई सुविधा और सटीकता के लिए विभिन्न मशीनिंग आवश्यकताओं के अनुकूल।
कार्यक्षमताः

SDS2-3MS SINO Lathe Milling Machine DRO डिजिटल रीडआउट प्रणाली ऑपरेटरों को lathes और milling ऑपरेशन के दौरान उच्च परिशुद्धता के साथ मशीन आंदोलनों की निगरानी और नियंत्रण करने में सक्षम बनाती है।वास्तविक समय में माप प्रतिक्रिया प्रदान करकेयह प्रणाली परिचालन दक्षता में वृद्धि करती है, तंग सहिष्णुता प्राप्त करने में मदद करती है,और उच्च गुणवत्ता वाले परिणामों के उत्पादन का समर्थन करता है।, मशीनिंग प्रक्रिया के दौरान अद्यतन डेटा।

उपयोगः
डीआरओ प्रणाली का व्यापक रूप से मशीनिंग कार्यों में उपयोग किया जाता है जहां सटीक माप और नियंत्रण आवश्यक है, जिसमें मोड़, मिलिंग, ड्रिलिंग और बोरिंग शामिल हैं।इसकी बहुमुखी प्रतिभा विभिन्न उद्योगों जैसे धातु प्रसंस्करण में इसे लागू करती है।इन उद्योगों में SDS2-3MS DRO प्रणाली जटिल मशीनिंग कार्यों में सटीकता सुनिश्चित करने में मदद करती है, उत्पादन दक्षता में सुधार करती है,और वास्तविक समय प्रदान करके उच्च गुणवत्ता मानकों को बनाए रखता हैमशीनों की गति और स्थिति पर विश्वसनीय प्रतिक्रिया। विभिन्न क्षेत्रों की मांगों को पूरा करने के लिए यह अनुकूलनशीलता महत्वपूर्ण है।
लागू परिदृश्य:
लेथ ऑपरेशंस: एसडीएस2-3एमएस डीआरओ सिस्टम विभिन्न प्रकार के लेथ ऑपरेशंस के लिए एकदम उपयुक्त है, जिसमें सामना करना, मोड़ना, कॉपरिंग, थ्रेडिंग और ग्रूविंग शामिल हैं।सटीक माप और वास्तविक समय में उपकरण आंदोलनों पर प्रतिक्रिया प्रदान करके, प्रणाली सुनिश्चित करता है कि प्रत्येक मशीनिंग प्रक्रिया उच्च सटीकता के साथ किया जाता है। चाहे आप एक चिकनी सतह बनाने, धागे काटने, या जटिल ज्यामिति आकार पर काम कर रहे हैं,डीआरओ प्रणाली सख्त सहिष्णुता और लगातार परिणाम बनाए रखने में मदद करती है, जिससे टर्न ऑपरेशन की गुणवत्ता और दक्षता दोनों में सुधार होता है।
मिलिंग ऑपरेशंस: यह प्रणाली मोल्डिंग ऑपरेशंस के लिए भी उपयुक्त है, जिसमें समोच्च, स्लॉटिंग, ड्रिलिंग और प्रोफाइलिंग शामिल हैं। यह कटर आंदोलनों के सटीक माप और नियंत्रण की सुविधा प्रदान करता है,ऑपरेटरों को सटीक और दोहराए जाने वाले मिलिंग ऑपरेशन प्राप्त करने की अनुमति देना.

डीआरओ एसडीएस3एमएस एक बहुउद्देश्यीय गेज है जिसमें 3 निर्देशांक संख्यात्मक प्रदर्शन है।
यह गेज केवल पैरामीटर को समायोजित करके विभिन्न उपकरण मशीनों के लिए उपयुक्त कार्य पर स्विच करने की लचीलापन प्रदान करता है।यह अनुकूलनशीलता ऑपरेटरों को विभिन्न मशीनिंग कार्यों के लिए सिस्टम को आसानी से अनुकूलित करने की अनुमति देती है, विभिन्न अनुप्रयोगों में इष्टतम प्रदर्शन सुनिश्चित करता है। चाहे वह टर्न, फ्रिलिंग या अन्य मशीन टूल्स के बीच संक्रमण हो, मापदंडों को समायोजित करने की क्षमता संचालन को सुव्यवस्थित करने में मदद करती है,सेटअप समय को कम करना, और समग्र मशीनिंग दक्षता में सुधार करता है। यह विशेषता सिस्टम को बहुमुखी और उपयोगकर्ता के अनुकूल बनाता है।

SINO SDS3MS डिजिटल रीडिंग पैरामीटर


1. वोल्टेज रेंजः एसी 85 वी ~ 250 वी, 50 हर्ट्ज ~ 60 हर्ट्ज ️ यह व्यापक वोल्टेज रेंज सिस्टम को विभिन्न बिजली स्रोतों के साथ संगत होने की अनुमति देती है, जिससे इसे विभिन्न क्षेत्रों या परिचालन स्थितियों के अनुकूल बनाया जा सकता है।
2. बिजली की खपतः 15W, अधिकतम शक्ति 25VA ️ सिस्टम कुशलता से काम करता है, जबकि उच्च प्रदर्शन प्रदान करते हुए न्यूनतम ऊर्जा खपत सुनिश्चित करता है।
3. निर्देशांक संख्याः प्रणाली 1 अक्ष, 2 अक्ष या 3 अक्ष विन्यास का समर्थन करती है, जो विभिन्न मशीनिंग सेटअप के लिए लचीलापन प्रदान करती है।
4. डिस्प्ले: सिस्टम में 7-सेगमेंट डिस्प्ले होता है जो दो या तीन-अक्ष आउटपुट डेटा दिखाता है। डिस्प्ले माप को स्पष्ट रूप से प्रस्तुत करने के लिए 8 अंकों और प्रतीकों का उपयोग करता है,जिससे मशीन की स्थिति को आसानी से ट्रैक किया जा सके.
5. वजनः इकाई का वजन 2 किलोग्राम है, जिससे यह संकुचित और स्थापना और सेटअप के लिए प्रबंधनीय है।
6. इनपुट सिग्नल: सिस्टम टीटीएल (ट्रांजिस्टर-ट्रांजिस्टर लॉजिक) और ईआईए-422 ओपन कलेक्टर आउटपुट सिग्नल स्वीकार करता है।जो प्रोग्राम करने योग्य नियंत्रकों और अन्य औद्योगिक स्वचालन प्रणालियों के साथ इंटरफेस के लिए सुविधाजनक हैं.
7. इनपुट सिग्नल आवृत्तिः यह 100kHz से अधिक की इनपुट सिग्नल आवृत्ति का समर्थन करता है, उच्च गति डेटा प्रसंस्करण और सटीक वास्तविक समय प्रतिक्रिया सुनिश्चित करता है।
8. संकल्पः यह प्रणाली विभिन्न मशीनिंग कार्यों में सटीकता सुनिश्चित करने के लिए 10 माइक्रोन, 5 माइक्रोन, 2 माइक्रोन, 1 माइक्रोन और 0.5 माइक्रोन सहित अनुकूलन योग्य संकल्प सेटिंग्स की अनुमति देती है।


मूल कार्य

मिमी / इंच रूपांतरण -- पूर्ण / सापेक्ष रूपांतरण
मध्य-विभाजन फंक्शन ∙ सरल ¥R ¥ फंक्शन
सुचारू ¥R ¥ फ़ंक्शन ∙ एक सर्कल की परिधि को विभाजित करें
200 वर्कपीस शून्य बिंदुओं को बचाओ.
गणितीय गणना उपकरण व्यास मुआवजा
Bevel प्रक्रिया. स्वचालित शून्य स्थान रीसेट

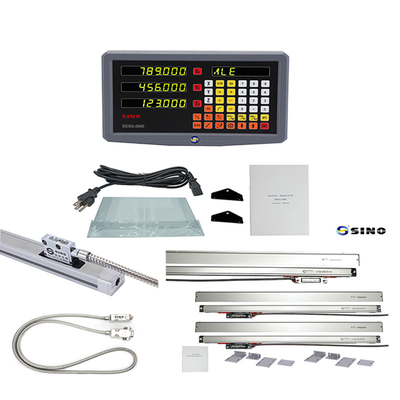

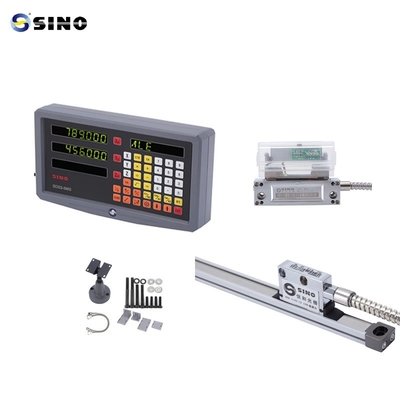

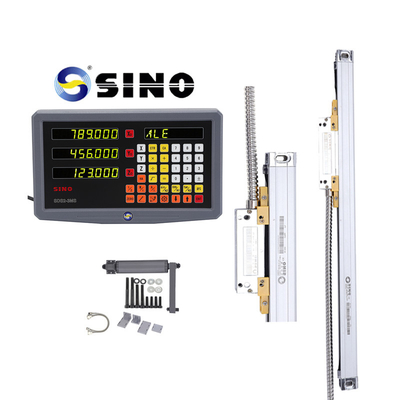

उत्पाद छवि/फोटोः




चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
