SINO SDS6-2VF डिजिटल डिस्प्ले रीडआउट रैखिक एन्कोडर स्केल RoHS RS232-C इंटरफेस के साथ

SINO SDS6-2VF 2-अक्ष एलईडी डिजिटल रीडआउट सिस्टम (DRO) RS232-C आउटपुट इंटरफेस के साथ

SDS6-2VF DRO एक पीसी या अन्य विशेष प्रणाली से कनेक्ट करने के लिए RS232-C आउटपुट फ़ंक्शन से लैस है।

एसडीएस6 श्रृंखला डिजिटल डिस्प्ले काउंटर नवीनतम 16-बिट एससीएम तकनीक का उपयोग करता है, जिससे यह 5 मेगाहर्ट्ज तक के उच्च आवृत्ति ए/बी संकेतों को संभाल सकता है।यह विभिन्न प्रकार की मशीनों की बुनियादी कार्यात्मक आवश्यकताओं को पूरा करता है, यह एक बहुमुखी डीआरओ बनाता है। माप गति तेज है, और नियंत्रण प्रणाली अधिक सुचारू और कुशलता से काम करती है। प्रत्येक अक्ष सटीकता बढ़ाने के लिए 40 गैर-रैखिक मुआवजे के बिंदु प्रदान करता है।

उन्नत कार्य:

1. गणना:काउंटर आपको दशमलव स्थानों को 3, 4 या 5 अंकों में समायोजित करने की अनुमति देता है, जिससे गणना की सटीकता बढ़ जाती है।
2. गैर-रैखिक त्रुटि मुआवजायह प्रणाली 40 सेक्शन तक गैर-रैखिक त्रुटि मुआवजा प्रदान करती है, जिससे मशीनिंग की सटीकता में सुधार होता है।
3. इंच मोड में दशमलव अंक चयन:इंच मोड में, आप 4 या 5 दशमलव अंकों के बीच चयन कर सकते हैं। चार अंक लंबे पैमाने पर माप के लिए आवश्यकताओं को पूरा करते हैं, जबकि पांच अंक उच्च परिशुद्धता प्रदर्शन प्रदान करते हैं।
4. संचारइस प्रणाली में आसान डेटा संचार के लिए RS232-C आउटपुट है।

विनिर्देश:

काउंटर इनपुट वोल्टेज रेंजः एसी 80V260V; 5060Hz, विभिन्न क्षेत्रों के लिए उपलब्ध विभिन्न प्लग विकल्पों के साथ।
बिजली की खपतः 15VA, जो कि प्रणाली के प्रदर्शन के लिए अपेक्षाकृत कम ऊर्जा की खपत है।
कार्य तापमानः 0°C से 45°C के बीच काम करता है, जो अधिकांश औद्योगिक वातावरण के लिए उपयुक्त है।
भंडारण तापमानः -30°C से 70°C तक सुरक्षित रूप से संग्रहीत किया जा सकता है।
इनपुट सिग्नल: सिस्टम TTL/RS422/EIA-422-A वर्ग तरंग सिग्नल स्वीकार करता है।
इनपुट सिग्नल आवृत्तिः यह 5 मेगाहर्ट्ज तक की आवृत्तियों को संभाल सकता है।
डिजिटल डिस्प्ले लंबाई का अधिकतम संकल्पः लंबाई डिस्प्ले के लिए अधिकतम संकल्प 0.5μm है, जो अत्यधिक सटीक माप के लिए अनुमति देता है।
डिजिटल डिस्प्ले एंगल का न्यूनतम रिज़ॉल्यूशनः एंगल डिस्प्ले के लिए न्यूनतम रिज़ॉल्यूशन 0.0001/इम्पल्स है, जो बेहद ठीक कोण सटीकता सुनिश्चित करता है।

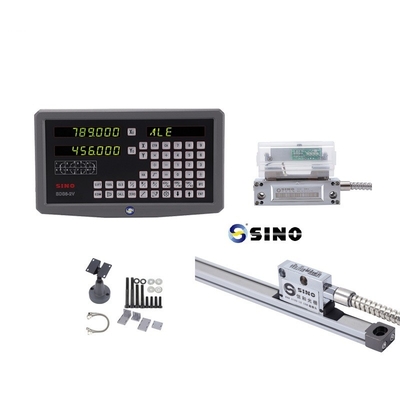

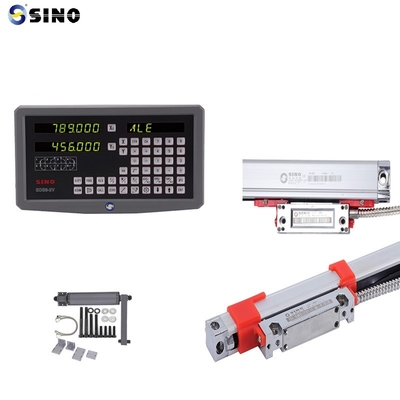

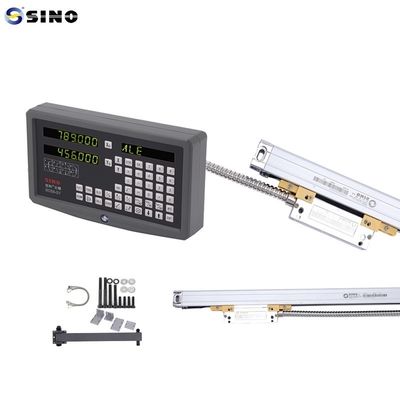

उत्पाद छवि/फोटोः

RS232-C आउटपुट इंटरफ़ेसः

आकारः

चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
