SINO डिजिटल रीडआउट सिस्टम SDS2-3MS DRO तीन समन्वयित संख्यात्मक डिस्प्ले के साथ लात फ्रिलिंग मशीन के लिए

SINO डिजिटल रीडआउट सिस्टम SDS2-3MS DRO Lathe Milling Machine के लिए तीन समन्वयित संख्यात्मक डिस्प्ले के साथ

तीन अक्षीय निर्देशांक प्रदर्शन के साथ लात और फ्रिलिंग मशीनों के लिए SINO SDS2-3MS डिजिटल रीडिंग

SDS2-3MS SINO डिजिटल रीडआउट सिस्टम, जिसमें SDS3MS डिस्प्ले है, विशेष रूप से लात और फ्रिलिंग मशीनों के लिए डिज़ाइन किया गया है। यह सटीक, वास्तविक समय माप प्रतिक्रिया प्रदान करता है,ऑपरेटरों को सटीकता के साथ मशीनिंग प्रक्रिया की बारीकी से निगरानी और नियंत्रण करने में सक्षम बनाना.

विशेषताएं:

SDS3MS डिस्प्ले: SDS3MS डिजिटल रीडआउट सिस्टम में मशीन के मापों की आसान निगरानी के लिए डिज़ाइन किया गया एक स्पष्ट, उपयोगकर्ता के अनुकूल इंटरफ़ेस है। यह फ़ंक्शन बटन और एक कीपैड से लैस है,सुविधाजनक और कुशल संचालन सुनिश्चित करना.

बहु अक्ष क्षमताः एसडीएस2-3एमएस डीआरओ प्रणाली कई अक्षों का समर्थन करती है, जिससे विभिन्न मशीन आंदोलनों में माप प्रतिक्रिया और नियंत्रण की अनुमति मिलती है।यह क्षमता एक साथ कई अक्षों पर सटीक स्थिति और सटीक मशीनिंग सुनिश्चित करता है, समग्र दक्षता और सटीकता में वृद्धि।

लेथ और मिलिंग मशीनों के साथ संगतताः डीआरओ प्रणाली को बहुमुखी होने के लिए डिज़ाइन किया गया है, जिससे यह लेथ और मिलिंग मशीनों दोनों के लिए आदर्श है।यह विभिन्न प्रकार के उपकरणों के साथ निर्बाध रूप से एकीकृत होता है और इसे मशीन नियंत्रण प्रणालियों में आसानी से शामिल किया जा सकता है, जो कुशल और सुचारू संचालन सुनिश्चित करता है।

उच्च परिशुद्धताः डिजिटल रीडआउट प्रणाली उच्च परिशुद्धता वाले माप रीडिंग प्रदान करती है, जिससे मशीन की गति पर सटीक नियंत्रण सुनिश्चित होता है।इस स्तर की सटीकता मशीनों को तंग सहिष्णुता प्राप्त करने में सक्षम बनाती है, जो कि इष्टतम मशीनिंग परिणाम प्राप्त करने और उच्च गुणवत्ता मानकों को बनाए रखने के लिए महत्वपूर्ण है।

वृद्धिशील और पूर्ण माप मोडः SDS2-3MS DRO प्रणाली में वृद्धिशील और पूर्ण माप मोड दोनों उपलब्ध हैं, जो विभिन्न प्रकार के मशीनिंग कार्यों के लिए लचीलापन प्रदान करता है।ऑपरेटर विशिष्ट आवश्यकताओं को पूरा करने के लिए आसानी से मोड के बीच स्विच कर सकते हैं, विभिन्न मशीनिंग परिदृश्यों में बहुमुखी प्रतिभा और अनुकूलन क्षमता में वृद्धि।

कार्यक्षमताः

SDS2-3MS SINO लेथ और फ्रिलिंग मशीन डीआरओ डिजिटल रीडआउट प्रणाली लेथ और फ्रिलिंग ऑपरेशन के दौरान मशीन आंदोलनों की सटीक निगरानी और नियंत्रण की अनुमति देती है।यह वास्तविक समय में माप प्रतिक्रिया प्रदान करता है, ऑपरेटरों को सटीक मशीनिंग परिणाम सुनिश्चित करने के लिए समय पर समायोजन और सुधार करने में सक्षम बनाता है।

उपयोगः

डीआरओ प्रणाली का व्यापक रूप से मशीनिंग कार्यों में उपयोग किया जाता है जिसमें सटीक माप और नियंत्रण की आवश्यकता होती है, जिसमें मोड़, पीसने, ड्रिलिंग और ड्रिलिंग शामिल हैं।इसके अनुप्रयोग विभिन्न उद्योगों में प्रचलित हैं, जैसे धातु, लकड़ी, ऑटोमोटिव और एयरोस्पेस, जहां उच्च परिशुद्धता महत्वपूर्ण है।

मोल्ड ऑपरेशंस: यह प्रणाली विशेष रूप से मोड़ने, मोड़ने, कॉपरिंग, थ्रेडिंग और ग्रूविंग जैसे टर्न के कार्यों के लिए उपयुक्त है। यह उपकरण आंदोलनों के सटीक माप और नियंत्रण की अनुमति देता है,सटीक मशीनिंग परिणामों और lathe संचालन में इष्टतम परिणाम सुनिश्चित करना.

मिलिंग ऑपरेशंस: डीआरओ प्रणाली मोल्डिंग कार्यों जैसे कि समोच्च, स्लॉटिंग, ड्रिलिंग और प्रोफाइलिंग के लिए अत्यधिक प्रभावी है। यह कटर आंदोलनों के सटीक माप और नियंत्रण सुनिश्चित करता है,ऑपरेटरों को लगातार प्राप्त करने की अनुमति, विभिन्न प्रकार के मिलिंग अनुप्रयोगों में सटीक परिणाम। उच्च गुणवत्ता मानकों को बनाए रखने और वांछित मशीनिंग परिणामों को प्राप्त करने के लिए यह सटीकता आवश्यक है।

SDS3MS DRO: SDS3MS DRO एक बहुमुखी, बहुउद्देश्यीय गेज है जो 3-समन्वय संख्यात्मक डिस्प्ले से सुसज्जित है, जिससे यह मशीन टूल्स की एक विस्तृत श्रृंखला के लिए उपयुक्त है।इसकी लचीलापन विशिष्ट मशीनिंग जरूरतों को पूरा करने के लिए मापदंडों को समायोजित करके आसान विन्यास की अनुमति देता है, विभिन्न कार्यों के लिए सटीक माप और नियंत्रण प्रदान करता है। यह अनुकूलन क्षमता यह सुनिश्चित करती है कि सिस्टम का विभिन्न मशीनिंग सेटअप में प्रभावी ढंग से उपयोग किया जा सके,समग्र दक्षता और सटीकता में सुधार.

SINO SDS3MS डिजिटल रीडिंग पैरामीटर

1. इनपुट वोल्टेजः AC 85V से 250V, 50Hz से 60Hz
2. बिजली की खपतः 15W / 25VA
3. निर्देशांक विन्यास: एकल अक्ष (A), दो अक्ष (XY), तीन अक्ष (XYZ)
4. डिस्प्लेः हस्ताक्षरित संख्यात्मक डेटा के लिए 7-खंड एलईडी डिस्प्ले; 8-मीटर प्रतीकों का डिस्प्ले
5. वजनः 2 किलोग्राम
6. इनपुट सिग्नलः टीटीएल, ईआईए-422, ओपन कलेक्टर आउटपुट सिग्नल; प्रोग्राम करने योग्य नियंत्रकों के साथ संगत
7. सिग्नल आवृत्तिः > 100 kHz
8. संकल्प विकल्पः 10 माइक्रोन, 5 माइक्रोन, 2 माइक्रोन, 1 माइक्रोन, 0.5 माइक्रोन

मूल कार्य

मिलीमीटर से इंच रूपांतरणः मिलीमीटर और इंच के बीच रूपांतरण के लिए पूर्ण और सापेक्ष दोनों रूपांतरणों का समर्थन करता है।

मध्य-स्प्लिट फंक्शन: आकारों को विभाजित करने या विभाजित करने के लिए एक सरल और चिकनी "आर" फंक्शन।

वृत्त परिधि विभाजन: वृत्त के परिधि को समान भागों में विभाजित करने का कार्य।

वर्कपीस जीरो पॉइंट्स का भंडारणः कुशल रिकॉल के लिए 200 वर्कपीस जीरो पॉइंट तक को बचाने की अनुमति देता है।

एक झुकाव वाली रेखा के साथ छेद विभाजनः सटीक स्थान के साथ एक तिरछी रेखा के साथ छेद को विभाजित करने की क्षमता।

गणितीय गणना उपकरण: इसमें उन्नत गणना के लिए उपकरण शामिल हैं, जैसे व्यास मुआवजा।

बेवल प्रक्रिया शून्य रीसेटः बेवल प्रसंस्करण के लिए शून्य स्थिति का स्वचालित रीसेट, कोण सतहों की सटीक मशीनिंग सुनिश्चित करता है।

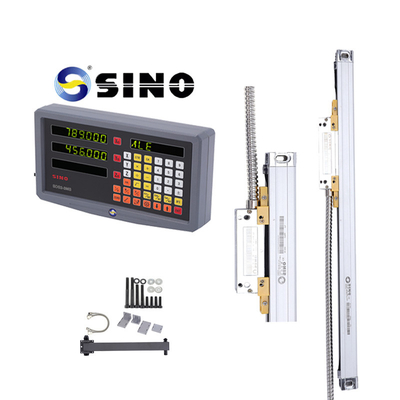

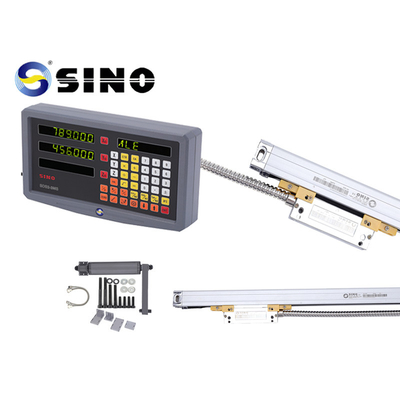

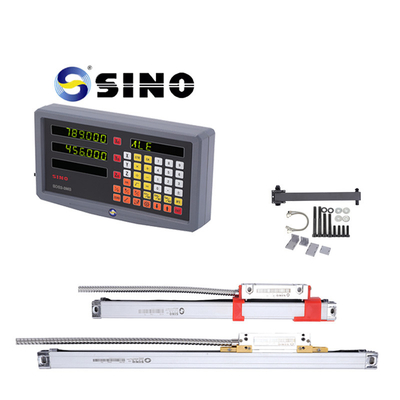

उत्पाद छवि/फोटोः

चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
