3 अक्ष SINO SDS6-3VE बहुउद्देश्यीय एलईडी डीआरओ, ईआईए-422-ए सिग्नल डिजिटल रीडआउट किट के साथ

3 अक्ष SINO SDS6-3VE बहुउद्देश्यीय एलईडी डीआरओ, ईआईए-422-ए सिग्नल डिजिटल रीडआउट किट के साथ

SDS6-3VE DRO में EDM मशीनों के लिए डिज़ाइन किया गया एक विशेष आउटपुट फ़ंक्शन है, जो इसे गहराई प्रसंस्करण को नियंत्रित करने के लिए EDM रिले से कनेक्ट करने की अनुमति देता है।

एसडीएस6 श्रृंखला डीआरओ 5 मेगाहर्ट्ज तक के उच्च आवृत्ति वाले ए/बी संकेतों का समर्थन करता है और नवीनतम 16-बिट एससीएम तकनीक का उपयोग करता है, जिससे यह विभिन्न बुनियादी कार्यों को प्रतिस्थापित करने में सक्षम होता है।यह बहुमुखी डीआरओ तेज माप गति और अधिक सहज नियंत्रण प्रणाली प्रदान करता हैप्रत्येक अक्ष त्रुटियों को कम करने के लिए 40 गैर-रैखिक मुआवजे के बिंदु प्रदान करता है।

कार्यक्षमता को मजबूत करना:

1. कैलकुलेटर: डीआरओ आपको दशमलव अंकों को तीन, चार या पांच में समायोजित करने की अनुमति देता है, जिससे गणना की सटीकता बढ़ जाती है।
2. गैर-रैखिक त्रुटि मुआवजाः यह मशीनिंग सटीकता को बढ़ाने के लिए गैर-रैखिक त्रुटि मुआवजे के 40 सेक्शन तक प्रदान करता है।
3. इंच मोड में दशमलव अंकों के विकल्पः आप इंच मोड में 4 या 5 दशमलव अंकों का चयन कर सकते हैं। चार अंक लंबे पैमाने के माप के लिए उपयुक्त हैं, जबकि पांच अंक उच्च परिशुद्धता प्रदर्शन प्रदान करते हैं।
4. संचार: एकीकृत नियंत्रण के लिए ईडीएम संगत आउटपुट शामिल है।

विनिर्देश:

वोल्टेजः** AC 80V~260V, 50Hz~60Hz (विभिन्न प्लग विकल्प उपलब्ध)

बिजली की खपतः** 15VA

ऑपरेटिंग तापमानः** 0~45°C

भंडारण तापमानः** -30~70°C

अनुमति प्राप्त इनपुट सिग्नलः** TTL/RS422 वर्ग तरंग

अनुमेय इनपुट सिग्नल आवृत्तिः** 5 मेगाहर्ट्ज तक

डिजिटल डिस्प्ले की अधिकतम रिज़ॉल्यूशन लंबाईः** 5 μm (0.005 मिमी / 0.0002")

डिजिटल डिस्प्ले कोण का न्यूनतम संकल्पः** 0.0001/इम्पल्स

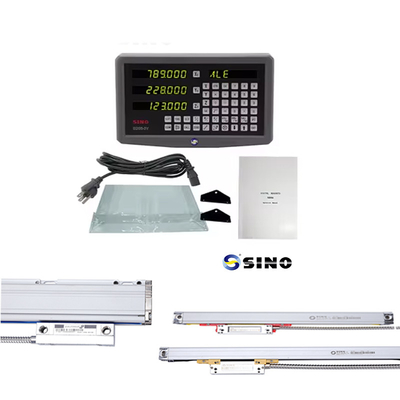

उत्पाद छवि/फोटोः

मिलान आउटपुट इंटरफ़ेसः

आकारः

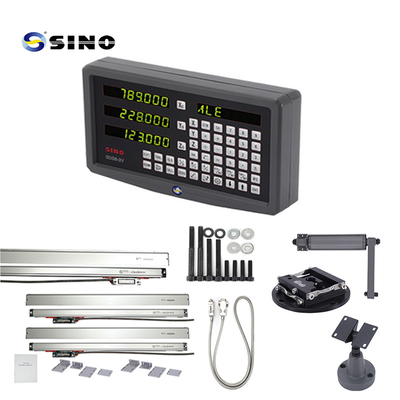

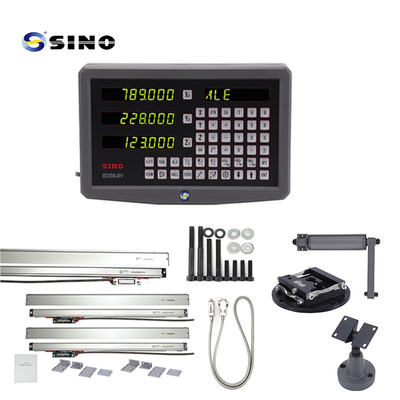

चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
