मोल्ड और मिलिंग मशीनों के लिए SINO SDS2-3MS डिजिटल रीडआउट (DRO) प्रणाली

SINO SDS2-3MS डीआरओ प्रणाली विशेष रूप से टर्न और फ्रिलिंग मशीनों के लिए डिज़ाइन की गई है, जो अपने SDS3MS संख्यात्मक डिस्प्ले के साथ सटीक माप प्रतिक्रिया प्रदान करती है।यह प्रणाली ऑपरेटरों को सटीकता और वास्तविक समय डेटा के साथ मशीनिंग प्रक्रियाओं की निगरानी और नियंत्रण करने में सक्षम बनाता है.

विशेषताएं:

SDS3MS डिस्प्ले: SDS2-3MS DRO प्रणाली में SDS3MS डिस्प्ले शामिल है, जिसमें मशीन माप की निगरानी के लिए एक स्पष्ट और उपयोगकर्ता के अनुकूल इंटरफ़ेस है।यह मशीनिंग कार्यों के दौरान सुविधाजनक संचालन सुनिश्चित करता है.
बहु अक्ष समर्थन: बहु अक्षों को संभालने के लिए डिज़ाइन किया गया, एसडीएस2-3एमएस डीआरओ प्रणाली विभिन्न मशीन आंदोलनों में सटीक माप प्रतिक्रिया और नियंत्रण प्रदान करती है।यह क्षमता मशीनिस्टों को एक साथ विभिन्न अक्षों पर सटीक स्थिति और नियंत्रण प्राप्त करने की अनुमति देती है.
लेथ और मिलिंग मशीनों के साथ संगतताः लेथ और मिलिंग मशीनों दोनों के लिए उपयुक्त, यह डीआरओ प्रणाली विभिन्न प्रकार के उपकरणों के साथ काम करने वाले मशीनिस्टों के लिए बहुमुखी प्रतिभा प्रदान करती है।यह मशीन नियंत्रण प्रणालियों में निर्बाध रूप से एकीकृत, विभिन्न मशीनिंग अनुप्रयोगों में कुशल संचालन की सुविधा।
उच्च परिशुद्धताः माप में उच्च सटीकता प्रदान करते हुए, डिजिटल रीडआउट प्रणाली मशीन आंदोलनों पर सटीक नियंत्रण की अनुमति देती है।यह क्षमता विभिन्न विनिर्माण कार्यों में तंग सहिष्णुता और इष्टतम मशीनिंग परिणाम प्राप्त करने के लिए आवश्यक है.
वृद्धिशील और पूर्ण मोडः SDS2-3MS वृद्धिशील और पूर्ण माप मोड दोनों का समर्थन करता है, विभिन्न मशीनिंग आवश्यकताओं के लिए लचीलापन प्रदान करता है।ऑपरेटर आवश्यकतानुसार आसानी से मोड के बीच स्विच कर सकते हैं, विभिन्न मशीनिंग परिदृश्यों के लिए अनुकूलन क्षमता सुनिश्चित करना।

कार्यक्षमताः

SDS2-3MS SINO Lathe Milling Machine DRO डिजिटल रीडआउट सिस्टम lathes और milling ऑपरेशन के दौरान मशीन की गति की सटीक निगरानी और नियंत्रण को सक्षम बनाता है।वास्तविक समय में माप प्रतिक्रिया प्रदान करके, ऑपरेटर अपने वर्कपीस में वांछित सटीकता और गुणवत्ता प्राप्त करने के लिए मशीनिंग मापदंडों को तुरंत समायोजित और सही कर सकते हैं।यह प्रणाली परिचालन दक्षता में वृद्धि और विभिन्न मशीनिंग कार्यों में लगातार प्रदर्शन सुनिश्चित करता है.

उपयोगः

डीआरओ प्रणाली का व्यापक रूप से उन मशीनिंग कार्यों में उपयोग किया जाता है जिनमें सटीक माप और नियंत्रण की आवश्यकता होती है, जैसे कि मोड़ना, पीसने, ड्रिलिंग और ड्रिलिंग। यह विभिन्न उद्योगों में लागू होता है,धातु कार्य सहित, लकड़ी का काम, ऑटोमोबाइल, एयरोस्पेस, और अधिक।

लागू परिदृश्य:

लथ ऑपरेशंस: लथ ऑपरेशंस में, जिसमें मोड़ना, मोड़ना, कॉपरिंग, थ्रेडिंग और ग्रूविंग शामिल हैं, डीआरओ सिस्टम ऑपरेटरों को उच्च सटीकता के साथ उपकरण आंदोलनों की निगरानी और नियंत्रण करने में सक्षम बनाता है।यह क्षमता सुनिश्चित करती है कि मशीनिंग आयाम सटीक रूप से प्राप्त किए जाते हैं, विभिन्न उद्योगों में उपयोग किए जाने वाले बेलनाकार या शंकुआकार घटकों के निर्माण के लिए महत्वपूर्ण है।
फ्रिलिंग ऑपरेशंसः फ्रिलिंग कार्यों जैसे कि समोच्च, स्लॉटिंग, ड्रिलिंग और प्रोफाइलिंग के लिए, डीआरओ प्रणाली कटर आंदोलनों की निगरानी में महत्वपूर्ण भूमिका निभाती है।यह ऑपरेटरों को सटीक निर्देशांक सेट करने और पीसने की प्रक्रिया के दौरान सटीक रूप से उपकरण की स्थिति को ट्रैक करने की अनुमति देता हैधातुओं, प्लास्टिक और विनिर्माण में प्रयुक्त अन्य सामग्रियों में जटिल आकार और प्रोफाइल बनाने के लिए यह परिशुद्धता आवश्यक है।

डीआरओ एसडीएस3एमएस एक बहुमुखी डिजिटल रीडआउट प्रणाली है जो एक 3-समन्वय संख्यात्मक डिस्प्ले से लैस है, जिसे इसके मापदंडों को समायोजित करके विभिन्न मशीन टूल्स में सहज रूप से अनुकूलित करने के लिए डिज़ाइन किया गया है।यह बहुउद्देश्यीय गेज ऑपरेटरों को आसानी से कार्यों को बदलने की अनुमति देता है, इसे जटिल पुनर्गठन की आवश्यकता के बिना विभिन्न मशीनिंग अनुप्रयोगों के लिए उपयुक्त बनाता है।

SINO SDS3MS डिजिटल रीडिंग पैरामीटर

1वोल्टेज रेंज: डीआरओ प्रणाली एसी 85 वी से 250 वी तक के वोल्टेज रेंज के भीतर काम करती है और 50 हर्ट्ज से 60 हर्ट्ज तक की आवृत्तियों का समर्थन करती है। यह व्यापक रेंज दुनिया भर में विभिन्न बिजली प्रणालियों के साथ संगतता सुनिश्चित करती है.

2बिजली की खपत: प्रणाली 15 वाट या 25 वोल्ट-एम्पियर (VA) की शक्ति का उपभोग करती है। यह ऑपरेशन के दौरान बिजली स्रोत पर लगाए जाने वाले विद्युत भार को दर्शाता है।

3निर्देशांक संख्या: डीआरओ एक, दो या तीन अक्षों (निर्देशांक) के लिए निर्देशांक प्रदर्शन का समर्थन करता है।यह लचीलापन इसे विभिन्न प्रकार की मशीन टूल्स के साथ उपयोग करने की अनुमति देता है जिनके लिए विभिन्न अक्ष विन्यास की आवश्यकता होती है.

4.डिस्प्ले: इसमें संख्यात्मक डेटा दिखाने के लिए सात खंडों का डिस्प्ले है। दो या तीन अक्षों वाली प्रणालियों के लिए यह आठ वर्णों के अल्फ़ान्यूमेरिक डिस्प्ले का उपयोग करके जानकारी आउटपुट कर सकता है,अक्ष की स्थिति या अन्य प्रासंगिक डेटा दिखाने की संभावना.

5वजनः डीआरओ प्रणाली का वजन लगभग 2 किलोग्राम (किलोग्राम) है, जो स्थापना और परिवहन के लिए प्रासंगिक है।

6.इनपुट सिग्नल: यह टीटीएल (ट्रांजिस्टर-ट्रांजिस्टर लॉजिक) और ईआईए-422 ओपन कलेक्टर आउटपुट सिग्नल स्वीकार करता है। ये डिजिटल इलेक्ट्रॉनिक्स और संचार में उपयोग किए जाने वाले मानक इंटरफेस हैं,डीआरओ को प्रोग्राम करने योग्य नियंत्रकों और अन्य उपकरणों के साथ संगत बनाना.

7इनपुट सिग्नल आवृत्ति: डीआरओ प्रणाली 100 kHz से अधिक इनपुट सिग्नल आवृत्तियों को संभाल सकती है।यह उच्च आवृत्ति क्षमता यह सुनिश्चित करती है कि यह उच्च गति से काम करने वाली मशीन टूल्स से स्थिति में तेजी से परिवर्तन या अन्य संकेतों को संसाधित कर सके.

8संकल्पः यह सेंसर या एन्कोडर कनेक्ट करने के लिए चयन योग्य संकल्प विकल्प प्रदान करता है, जो 10 माइक्रोमीटर (μm) से 0.5 माइक्रोमीटर (μm) तक होता है।यह ठीक संकल्प क्षमता सटीक माप और मशीनिंग संचालन के नियंत्रण की अनुमति देता है, विनिर्माण प्रक्रियाओं में सख्त सहिष्णुता प्राप्त करने के लिए महत्वपूर्ण है।

मूल कार्य

मिमी और इंच के बीच रूपांतरण
पूर्ण और सापेक्ष निर्देशांक परिवर्तन
मध्य बिंदु विभाजन फलन
त्रिज्या की गणना के लिए बुनियादी "R" कार्य
सटीक वक्रों के लिए चिकनी "आर" समारोह
वृत्त परिधि विभाजन
200 वर्कपीस शून्य बिंदुओं का भंडारण
तिरछी रेखाओं के साथ छेद की दूरी
उपकरण व्यास के मुआवजे सहित गणितीय गणना
बेवलिंग ऑपरेशन
शून्य स्थिति पर स्वचालित रीसेट

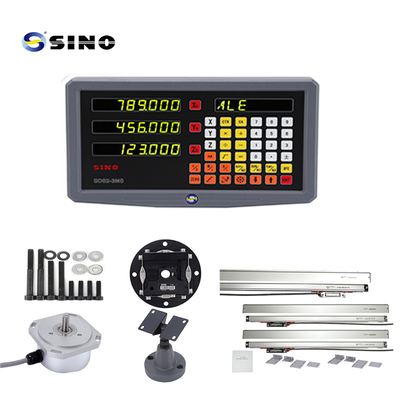

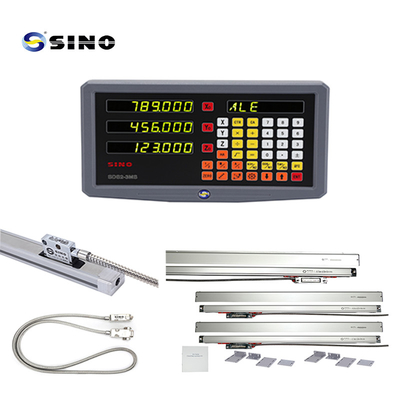

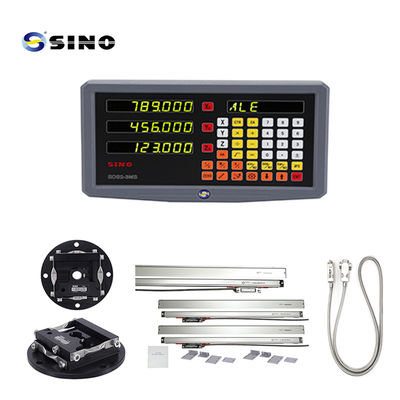

उत्पाद छवि/फोटोः

चित्र में रैक विकल्प है, मानक उत्पाद नहीं है।
