उत्पाद विवरण:
|
| वस्तु का नाम: | रैखिक चुंबकीय एन्कोडर पट्टी | प्रयोग: | चुंबकीय एन्कोडर पट्टी जो रैखिक है |
|---|---|---|---|
| प्रकार: | बड़ा, बोरिंग खराद | पैमाना मॉडल: | KA-800M-1मिमी पिच |
| आउटपुट सिग्नल: | आरएस422 टीटीएल | संकल्प: | 1 माइक्रोन |
| केबल लंबाई: | 3 मीटर मानक | मापन अप करने के लिए: | 1000 मिमी |
| आवाज़ का उतार-चढ़ाव: | 1 मिमी पिच | सेंसर: | IP67 |
| प्रमुखता देना: | टीटीएल वृद्धिशील रैखिक एन्कोडर,1 माइक्रोन इंक्रीमेंटल लाइनर एन्कोडर,1 मिमी पिच वृद्धिशील रैखिक एन्कोडर |
||
1 मिमी पिच टीटीएल रैखिक स्केल 1 माइक्रोन वृद्धिशील रैखिक एन्कोडर
KA800M चुंबकीय एन्कोडर लाभ
अपवादात्मक सटीकता ± 10μm / 300mm या ± 20μm / 1000mm तक,
माप सीमाः 3 से 100 मीटर
- पहनने और फाड़ने के लिए उच्च प्रतिरोध; - प्रभाव, कंपन और प्रदूषण (जैसे गंदगी और पेट्रोलियम) के लिए कम संवेदनशीलता; और
सटीक 1 मिमी पिच, विस्तारित माप सीमा, संपर्क रहित माप, कोई प्रतिक्रिया समस्याएं नहीं, आसान स्थापना
चुंबकीय तराजू के लिए निम्नलिखित प्रकार के उपकरण सबसे उपयुक्त हैंः बड़े टर्न, धातु प्रसंस्करण उपकरण, पत्थर प्रसंस्करण मशीन और लकड़ी प्रसंस्करण उपकरण।
चुंबकीय तराजू के लाभ:
इसकी मजबूत विरोधी गंभीर पर्यावरण क्षमता यह सुनिश्चित करती है कि यह ठंडा पानी से गंदा या क्षतिग्रस्त न हो।
शीतलक द्रव, धातु पाउडर या धूल के विरोधी सुरक्षात्मक गुण काफी शक्तिशाली होते हैं।
तकनीकी पैरामीटर
| चुंबकीय एन्कोडर | |
| संदर्भ संकेत | प्रत्येक 5 मिमी ((C) |
| पिच | 1 मिमी |
| शासक टेप विनिर्देश | 5+5 मिमी |
| संकल्प | 1μm |
| ऑपरेटिंग वोल्टेज | 5V+±5% |
| केबल | 5 कोर या 8 कोर |
| आउटपुट फ़ॉर्म | टीटीएल या आरएस-422 |
| अधिकतम गति | 30 मीटर/मिनट |
| परिचालन तापमान | -20°70°C |
| ऊपर की उच्च सटीकता | ± 10μm / 300mm या ± 20μm / 1000mm |
| माप की लंबाई | ३०० मीटर |
| आर्द्रता | १००% नॉन-कंडेन्सेटिंग |
| मानक रीडिंग हेड केबल प्रदान करता है | 3 मीटर |
एन्कोडर चुंबकीयएसcale आवेदन
बड़े टर्न, पीसने की मशीनें, मिलिंग मशीनें, ड्रिलिंग मशीनें और इलेक्ट्रिक डिस्चार्ज मशीनें (ईडीएम)
मशीनिंग केंद्र, लकड़ी, पीवीसी, कांच और सामग्री हैंडलिंग उपकरण
एन्कोडर मैग्नेटिक एमकेएल अनुप्रयोग
भारी टर्न, फ्रिलिंग मशीन, ड्रिलिंग, ग्राइंडर मशीन, ईडीएम (इलेक्ट्रिक डिस्चार्ज मशीन)
मशीनिंग सेंटर, पीवीसी काटने की मशीन, लकड़ी काटने की मशीन, ग्लास-वर्किंग मशीन, सामग्री हैंडलिंग

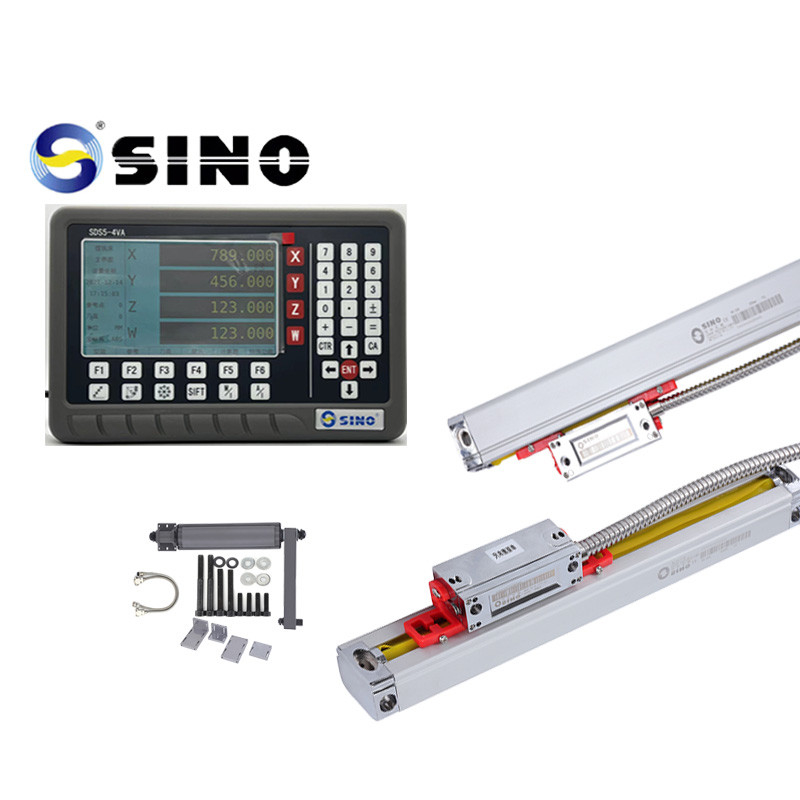

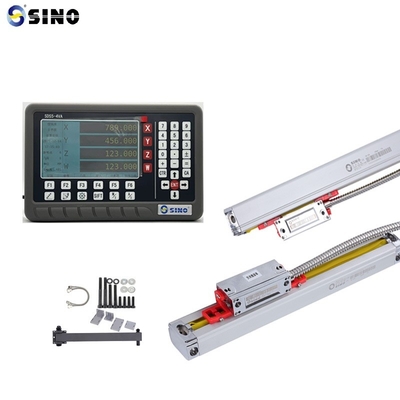

विवरण चित्रः
हमें क्यों चुना?
आप अपनी आवश्यकताओं के अनुसार चुंबकीय पैमाने को काट सकते हैं।
पूरी तरह से सील रीडिंग हेड जो निर्दोष प्रोफाइल संरचना के लिए IP67 सुरक्षा वर्ग से मेल खाता है
परिष्कृत तकनीकी और आंतरिक वास्तुकला
स्वचालित रूप से चार्ज तकनीशियन, जो स्थापना की आवश्यकता को कम कर दिया। टेप और रीडर के बीच की दूरी 3 मिमी (5 माइक्रोन) के रूप में कम हो सकता है।
प्रश्न और उत्तर:
1, अधिकतम माप लंबाई क्या है?
माप की लंबाई 100,000 मिमी तक
2120 मिमी से 100000 मिमी की लंबाई क्या है?
उत्तरः इन सभी लंबाई का अर्थ है मशीन x y z अक्ष की टेबल यात्रा लंबाई (टेबल चलती आकार, टेबल आकार नहीं) । कुल लंबाई के लिए आपको अतिरिक्त 5.5 इंच जोड़ने की आवश्यकता हो सकती है।
3अगर मुझे दो-अक्षीय ड्रॉ के पूर्ण सेट की आवश्यकता है तो मुझे उन्हें कैसे खरीदना चाहिए?
उत्तर: आप चुन सकते हैं, वे " 1pc 2 Axis dro " " यात्रा लंबाई ** मिमी रैखिक एन्कोडर या चुंबकीय एन्कोडर " " यात्रा लंबाई *** मिमी " हैं, तो आप जो चाहते हैं उसे प्राप्त करेंगे।
4, मेरी मशीन एक्स अक्ष चलती लंबाई 260 मिमी है, और वाई अक्ष चलती लंबाई 530 मिमी है, क्या आप इस तरह की लंबाई की पेशकश कर सकते हैं जो विकल्पों में सूचीबद्ध नहीं है?
उत्तरः प्रत्येक पैमाने माप सीमा 20 मिमी वृद्धि है। इसका मतलब है कि 250 मिमी पैमाने माप सीमा 270 मिमी तक पहुँच सकते हैं। तो आप अपने मशीन के लिए 270 मिमी पैमाने और 570 मिमी पैमाने का चयन कर सकते हैं।
5यदि मैं केवल एक टुकड़ा पैमाने अलग से खरीदते हैं, मैं उपयोगकर्ता मैनुअल प्राप्त कर सकते हैं?
उत्तरः उपयोगकर्ता मैनुअल डीआरओ के साथ आता है, लेकिन आप डाउनलोड करने के लिए विक्रेता से संपर्क कर सकते हैं।
6मुझे अपने मोड़ या मिल के लिए क्या चुनना चाहिए?
उत्तर: मोल्ड आमतौर पर दो अक्षीय होता है जबकि मिल दो अक्षीय या तीन अक्षीय हो सकता है।
7, क्या मैं पैमाने को काट सकता हूँ अगर यह मेरी मशीन के लिए बहुत लंबा है?
उत्तरः तकनीकी रूप से नहीं यदि आप नौसिखिया हैं, अन्यथा पैमाने संभवतः क्षतिग्रस्त हो सकता है और इसका उपयोग नहीं किया जा सकता है
8, वे सभी फेड एक्स, यूपीएस, डीएचएल द्वारा जहाज कर रहे हैं?
उत्तरः हाँ. मानक FedEx समर्थन और अन्य उपलब्ध हैं
