उत्पाद विवरण:
|
| वस्तु का नाम: | सिग्मा लीनियर एनकोडर KA500-170 मिमी | आवेदन: | ग्रेटिंग रूलर के साथ डिजिटल रीडआउट काउंटर |
|---|---|---|---|
| प्रयोग: | स्केलिंग स्थिति सेंसर | अनुकूलित लंबाई: | 320मिमी/370मिमी/420मिमी/470मिमी |
| लम्बाई: | 70मिमी/120मिमी/170मिमी/220मिमी | सामग्री: | एल्यूमीनियम |
| कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/सीएनसी मशीन | संकल्प: | 0.5μm/1μm/5μm |

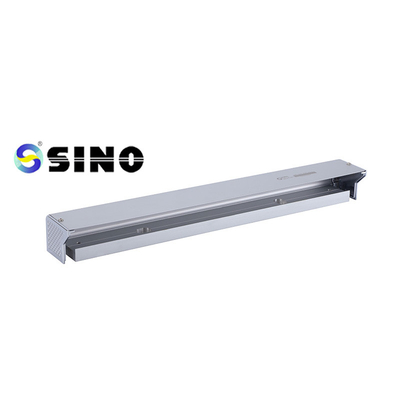

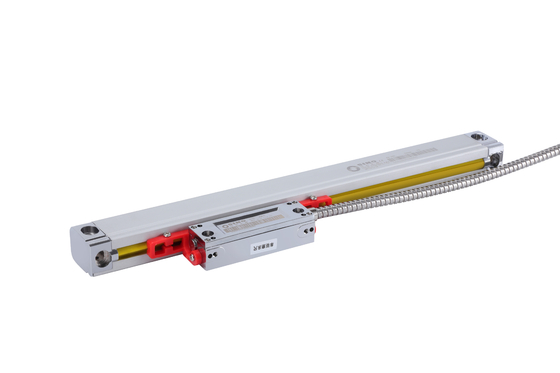

छोटे रैखिक पैमाने पर डिजिटल रीडिंग के लिए टरथ ड्रिलिंग मिलिंग मशीन KA300-120MM-5UM
केए-500 मिनी-एन्कोडर को मशीन टूल्स के साथ डिज़ाइन किया गया था, जिन्होंने सीमित स्थापना और संचालन स्थानों को ध्यान में रखा है। पोजिशनिंग मानदंडों वाले ग्राहकों की मांगों को पूरा किया जा सकता है।माप 70 x 470 मिमी है.
पैकेज में शामिल हैंः
एक टुकड़ा रैखिक स्केल ग्रिड, KA500-170mm
0.5um/1um/5um का रिज़ॉल्यूशन मौजूद है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
| मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता को सुरक्षा विचार, सामान्य विवरण और
अध्याय 1 की सामग्री 3 का सारांश।
2सुरक्षा के अलावा, सामान्य विवरण, और सभी जानकारी
विशेषज्ञों को स्थापना, परीक्षण और रखरखाव के लिए अध्याय 1 से 3 तक का पालन करना होगा।
अध्याय 4-5 में प्रस्तुत प्रत्येक विचार को समझें।
यह संचालन पुस्तिका SINO KA परिवार के एकीकृत सर्किट तक ही सीमित है।
एक रैखिक तरीके से एन्कोडेड।
4. कृपया नीचे सूचीबद्ध सुरक्षा सलाह को देखें. इसमें संबंधित महत्वपूर्ण विवरण शामिल हैं
अपने रैखिक एन्कोडर का उपयोग करते समय सावधान रहें।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
