उत्पाद विवरण:
|
वस्तु का नाम: | SINO KA600-2100mm 1μm ऑप्टिकल रैखिक पैमाने एन्कोडर | आवेदन: | डीआरओ 2/3 एक्सिस डिजिटल रीडआउट एनकोडर काउंटर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | उच्च परिशुद्धता लात 1μM रैखिक पैमाने,डिजिटल रीडआउट 3 अक्ष रैखिक पैमाने |
उच्च परिशुद्धता लेथ SINO KA600-2100mm 1μm रैखिक पैमाने DRO 2/3 अक्ष डिजिटल रीडआउट एन्कोडर
उच्च परिशुद्धता लात 1μM रैखिक पैमाने डिजिटल रीडआउट (DRO) लात के लिए, विशेष रूप से SINO KA600-2100mm मॉडल,एक अत्याधुनिक समाधान है जो टरथ मशीनिंग संचालन में सटीकता और सटीकता बढ़ाने के लिए डिज़ाइन किया गया हैयह उन्नत डीआरओ प्रणाली उच्च रिज़ॉल्यूशन वाले रैखिक तराजू और शक्तिशाली एन्कोडर को शामिल करती है, जो बेहतर मशीनिंग परिणामों के लिए विश्वसनीय और वास्तविक समय के माप प्रदान करती है।
विशेषताएं:
उच्च परिशुद्धता: 1μM (माइक्रोमीटर) के संकल्प के साथ, डीआरओ प्रणाली विशेष सटीकता और सटीक स्थिति को सुनिश्चित करती है।
रैखिक पैमाने की तकनीक: प्रणाली उच्च गुणवत्ता वाले रैखिक तराजू का उपयोग करती है जो विश्वसनीय माप प्रदान करती है और थर्मल विस्तार या यांत्रिक विचलन के कारण असंगति को समाप्त करती है।
2/3 एक्सिस एन्कोडर: डीआरओ प्रणाली 2 या 3 एक्सिस कॉन्फ़िगरेशन का समर्थन करती है, जिससे उत्पादकता में वृद्धि के लिए एकाधिक लेथ अक्षों की एक साथ निगरानी और नियंत्रण संभव हो जाता है।
डिजिटल डिस्प्ले: डीआरओ इकाई में एक स्पष्ट और आसानी से पढ़ने योग्य डिजिटल डिस्प्ले है, जो वास्तविक समय में संख्यात्मक रीडिंग प्रदान करता है और लेथ आंदोलनों के सटीक समायोजन की सुविधा प्रदान करता है।
उपयोगकर्ता के अनुकूल इंटरफेस: डीआरओ प्रणाली एक सहज ज्ञान युक्त इंटरफेस प्रदान करती है, जिससे ऑपरेटर सहज संचालन के लिए सेटिंग्स को आसानी से नेविगेट और अनुकूलित कर सकते हैं।

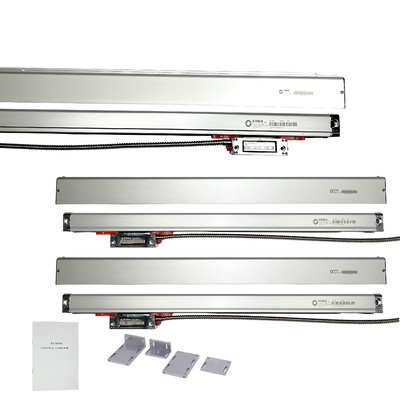

पैकेज में शामिल हैंः

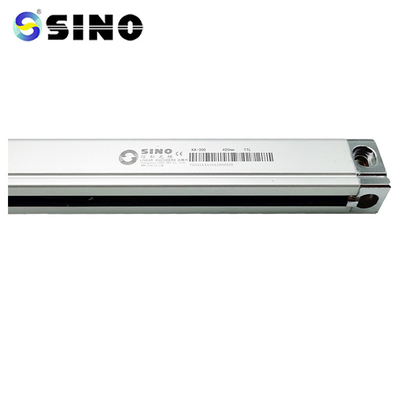

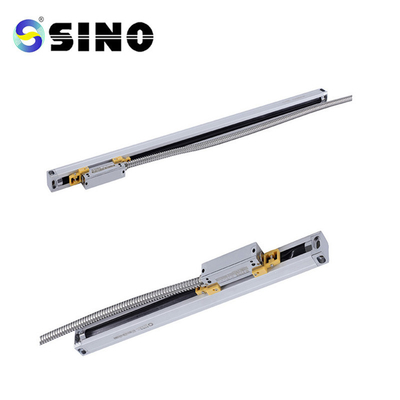

एक टुकड़ा रैखिक ग्लास स्केल, KA600-2100 मिमी।
संकल्प 0.5/1/5um में उपलब्ध है।
ग्राहकों की जरूरतों को ध्यान में रखते हुए अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
एन्कोडर में डिस्क या रिंग के चारों ओर कई ऑप्टिकल सेंसर या डिटेक्टर स्थित होते हैं। ये सेंसर डिस्क के घूर्णन के दौरान ऑप्टिकल मार्कर का पता लगाते हैं और उन्हें विद्युत आवेगों में परिवर्तित करते हैं।
कोड पैटर्नः एन्कोडर डिस्क पर ऑप्टिकल मार्किंग इस्तेमाल की गई एन्कोडिंग तकनीक के आधार पर विभिन्न आकार ले सकती है।द्विआधारी कोड जो अक्सर उपयोग किए जाते हैं वे प्राकृतिक द्विआधारी कोड और ग्रे कोड हैंग्रे कोड का व्यापक रूप से उपयोग किया जाता है क्योंकि वे यह सुनिश्चित करके इन संक्रमण स्थलों पर त्रुटियों की संभावना को कम करते हैं कि आसन्न क्षेत्रों के बीच केवल एक बिट बदलता है।
डिस्क पर चिह्नों या कोडों की मात्रा एक पूर्ण ऑप्टिकल कोण एन्कोडर के संकल्प को निर्धारित करती है। उच्च संकल्प वाले एन्कोडर अधिक चिह्न और अधिक कोणीय संकल्प प्रदान करते हैं.अधिकतर मामलों में, रिज़ॉल्यूशन को बिट्स या प्रति रिवोल्यूशन (सीपीआर) में व्यक्त किया जाता है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
