उत्पाद विवरण:
|
वस्तु का नाम: | ऑप्टिकल एन्कोडर ग्लास रैखिक पैमाने | आवेदन: | डिजिटल रीडआउट सिस्टम ग्लास लीनियर एनकोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 70 मिमी/120 मिमी/170 मिमी/220/270/320/370 मिमी |
लम्बाई: | 320mm/370mm/420mm/470/520/570/620mm | सामग्री: | एल्युमिनियम/धातु |
कार्य: | ईडीएम/खराद/पीसने/बोरिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | ग्लास लाइनर स्केल Ka500,470 मिमी लंबाई कांच रैखिक पैमाने,5um रिज़ॉल्यूशन ग्लास रैखिक एन्कोडर |

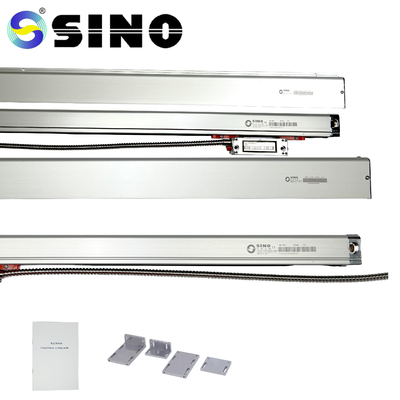

SINO KA500 ऑप्टिकल एन्कोडर ग्लास रैखिक पैमाने डिजिटल रीडआउट के लिए सीएनसी रैखिक एन्कोडर पैमाने
ऑप्टिकल एन्कोडर ग्लास लाइनर स्केल Ka500, 0.5/1/5um रिज़ॉल्यूशन, 70-470 मिमी लंबाई डिजिटल रीडआउट के लिए
SINO KA500 ऑप्टिकल एन्कोडर ग्लास लाइनर स्केल एक सीएनसी लाइनर एन्कोडर स्केल है जिसे डिजिटल रीडआउट (डीआरओ) सिस्टम के साथ उपयोग के लिए डिज़ाइन किया गया है।यह सीएनसी मशीनों के लिए सटीक और विश्वसनीय माप प्रतिक्रिया प्रदान करता हैऑप्टिकल एन्कोडर तकनीक उच्च संकल्प और स्थायित्व सुनिश्चित करती है, जिससे यह मांग वाले औद्योगिक अनुप्रयोगों के लिए उपयुक्त है.
विशेषताएं:
ऑप्टिकल एन्कोडर प्रौद्योगिकी: KA500 रैखिक पैमाने ऑप्टिकल एन्कोडर प्रौद्योगिकी का उपयोग करता है, जो उत्कृष्ट रिज़ॉल्यूशन के साथ उच्च परिशुद्धता माप के लिए अनुमति देता है।ऑप्टिकल प्रणाली सटीक स्थिति का पता लगाने में सक्षम है और कंपन और तापमान परिवर्तन जैसे पर्यावरणीय कारकों के कारण होने वाली त्रुटियों को कम करती है.
ग्लास लाइनर स्केलः लाइनर स्केल उच्च गुणवत्ता वाले ग्लास से बना है, जो कठोर मशीनिंग वातावरण में स्थायित्व और स्थिरता सुनिश्चित करता है।कांच का निर्माण यांत्रिक पहनने और जंग के लिए प्रतिरोध प्रदान करता है, जिससे तराजू का जीवनकाल बढ़ जाता है।
सीएनसी संगतताः केए५०० रैखिक पैमाने सीएनसी मशीनों के साथ संगत है, जिससे यह विभिन्न विनिर्माण और मशीनिंग अनुप्रयोगों में उपयोग के लिए उपयुक्त है।यह सटीक स्थिति और गति नियंत्रण के लिए सीएनसी मशीनों के नियंत्रण प्रणाली में आसानी से एकीकृत किया जा सकता है.
आसान स्थापनाः रैखिक पैमाने को आसान स्थापना के लिए डिज़ाइन किया गया है, जिसमें पैकेज में शामिल माउंटिंग ब्रैकेट और सामान शामिल हैं।यह सेटअप प्रक्रिया को सरल बनाता है और मौजूदा सीएनसी प्रणालियों में त्वरित एकीकरण की अनुमति देता है.
लंबी लंबाई के विकल्प: विभिन्न मशीन आकारों और यात्रा दूरी को समायोजित करने के लिए KA500 रैखिक पैमाने विभिन्न लंबाई में उपलब्ध है।यह लचीलापन उपयोगकर्ताओं को उनकी विशिष्ट मशीन आवश्यकताओं के आधार पर उपयुक्त पैमाने की लंबाई का चयन करने की अनुमति देता है.
कार्यक्षमताः
SINO KA500 ऑप्टिकल एन्कोडर ग्लास लाइनर स्केल सीएनसी मशीनों के लिए सटीक और वास्तविक समय की स्थिति प्रतिक्रिया प्रदान करता है। यह मशीन आंदोलनों के सटीक नियंत्रण की अनुमति देता है,ऑपरेटरों को सटीक मशीनिंग परिणाम प्राप्त करने और सख्त सहिष्णुता बनाए रखने में सक्षम बनानारैखिक पैमाने की उच्च-रिज़ॉल्यूशन माप क्षमता उत्कृष्ट सटीकता सुनिश्चित करती है, जिससे सीएनसी प्रणालियों का समग्र प्रदर्शन बढ़ता है।
उपयोगः
KA500 रैखिक पैमाने का व्यापक रूप से धातु, लकड़ी और विनिर्माण जैसे उद्योगों में सीएनसी मशीनिंग अनुप्रयोगों में उपयोग किया जाता है।यह उन अनुप्रयोगों के लिए उपयुक्त है जिनके लिए सटीक और विश्वसनीय स्थिति प्रतिक्रिया की आवश्यकता होती है, जिसमें पीसने, मोड़ने, पीसने और अन्य सीएनसी संचालन शामिल हैं।
केए-500 एक छोटा एन्कोडर है जो विशेष रूप से सीमित स्थापना और कार्य क्षेत्रों वाली मशीन टूल्स के लिए बनाया गया है। स्थिति-विशिष्ट आवश्यकताओं वाले ग्राहक अपनी आवश्यकताओं को पूरा कर सकते हैं।आकार 70 मिमी 470 मिमी है.
पैकेज में शामिल हैंः
ग्लास रैखिक तराजू, 1 टुकड़ा, KA500-470mm
0.5/1/5 मीटर का रिज़ॉल्यूशन उपलब्ध है।
उपभोक्ताओं की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
परिचालन दिशानिर्देश
उपयोगकर्ता को सामान्य विवरण, सुरक्षा विचार और
अध्याय 1 की सभी सामग्री 3.
2सामान्य विवरण के अलावा, सुरक्षा संबंधी विचार, और सभी जानकारी
स्थापना, परीक्षण और मरम्मत के लिए तकनीशियनों को अध्याय 1 से 3 तक का ध्यानपूर्वक पालन करना चाहिए।
अध्यायों 4 से 5 के प्रत्येक खंड को शामिल करें।
3इन संचालन निर्देशों में केवल SINO के KA श्रृंखला के एकीकृत सर्किट शामिल हैं।
रैखिक एन्कोडर।
कृपया नीचे दिए गए सुरक्षा विचारों को पढ़ने के लिए कुछ समय निकालें।
अपने रैखिक एन्कोडर को सुरक्षित रूप से प्रयोग करें।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
