उत्पाद विवरण:
|
वस्तु का नाम: | SINO KA600-1100mm ऑप्टिकल एन्कोडर के साथ डीआरओ सिस्टम ग्रिटिंग रैखिक ग्लास स्केल | आवेदन: | एम कवर डिजिटल रीडआउट सिस्टम के साथ रैखिक एनकोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी1600 मिमी/1700 मिमी/1800 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी2100 मिमी/2200 मिमी/2300 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 1/5/0.5 μm |
हाई लाइट: | SINO KA600-1100mm रैखिक ऑप्टिकल एन्कोडर,डीआरओ रैखिक ऑप्टिकल एन्कोडर,डीआरओ सिस्टम ग्रिटिंग रैखिक ऑप्टिकल एन्कोडर |

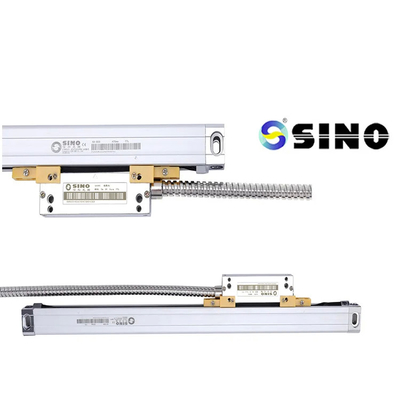

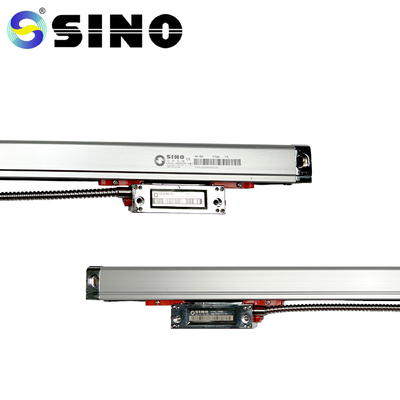

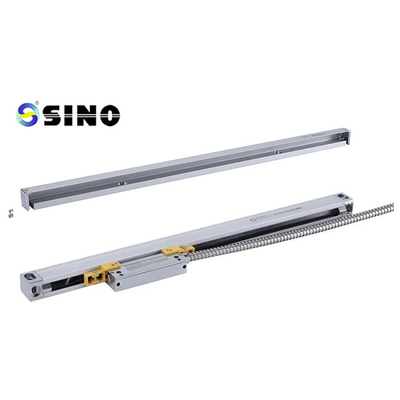

डीआरओ सिस्टम ग्रिटिंग रैखिक ग्लास स्केल 5um 1um 0.5um SINO KA600-1100mm ऑप्टिकल एन्कोडर
प्रमुख विशेषताएं:
1 उच्च-रिज़ॉल्यूशन मापः डीआरओ सिस्टम ग्रिटिंग लाइनर ग्लास स्केल 5um, 1um, या 0.5um के सटीक माप विकल्प प्रदान करता है, जिससे ठीक से समायोजित मशीनिंग संचालन की अनुमति मिलती है।
2 विश्वसनीय प्रदर्शनः SINO KA600-1100mm ऑप्टिकल एन्कोडर अपने मजबूत निर्माण और स्थायित्व के लिए जाना जाता है, जो समय के साथ सुसंगत और सटीक रीडिंग सुनिश्चित करता है।
3 आसान स्थापना: सिस्टम सभी आवश्यक घटकों के साथ आता है और परेशानी मुक्त स्थापना के लिए स्पष्ट निर्देश। बस रैखिक ग्लास पैमाने को माउंट करें और इसे ऑप्टिकल एन्कोडर से कनेक्ट करें।
4 उपयोगकर्ता के अनुकूल इंटरफ़ेसः डिजिटल रीडआउट डिस्प्ले यूनिट में एक सहज ज्ञान युक्त इंटरफ़ेस है, जिससे मशीनिंग प्रक्रियाओं को नेविगेट करना और निगरानी करना आसान हो जाता है।
5 बहुमुखी अनुप्रयोगः विभिन्न मशीनिंग कार्यों के लिए उपयुक्त, जिसमें फ्रिलिंग और टर्न ऑपरेशन शामिल हैं, SINO KA600-1100 मिमी ऑप्टिकल एन्कोडर सटीकता और उत्पादकता में वृद्धि करता है।
उपयोग के निर्देश:
घुड़सवारः डीआरओ सिस्टम ग्रिटिंग लाइनर ग्लास स्केल को सुरक्षित रूप से अपनी मशीन पर संलग्न करें।
कनेक्शनः आपूर्ति की गई केबलों का उपयोग करके लाइनर ग्लास स्केल को SINO KA600 ऑप्टिकल एन्कोडर से कनेक्ट करें।
पावर ऑनः डिजिटल रीडिंग डिस्प्ले यूनिट को चालू करें और सुनिश्चित करें कि यह ठीक से कैलिब्रेट है।
माप चयनः अपनी मशीनिंग आवश्यकताओं से मेल खाने के लिए डिस्प्ले यूनिट पर वांछित रिज़ॉल्यूशन (5um, 1um, या 0.5um) चुनें।
अक्ष चयनः माप और निगरानी के लिए डिस्प्ले यूनिट पर उपयुक्त अक्ष (X, Y या Z) का चयन करें।
माप: डिजिटल रीडआउट प्रणाली वास्तविक समय में सटीक माप प्रदर्शित करेगी, जिससे सटीक मशीनिंग संचालन की अनुमति होगी।
शून्य करनाः आवश्यकतानुसार संदर्भ बिंदुओं को स्थापित करने और माप को रीसेट करने के लिए शून्य करने के कार्य का उपयोग करें।
अतिरिक्त विशेषताएं: डिजिटल रीडआउट प्रणाली अतिरिक्त कार्यक्षमताएं जैसे पूर्व निर्धारित मान, त्रुटि मुआवजा और निर्देशांक घूर्णन प्रदान कर सकती है।विस्तृत निर्देशों के लिए उपयोगकर्ता पुस्तिका देखें.

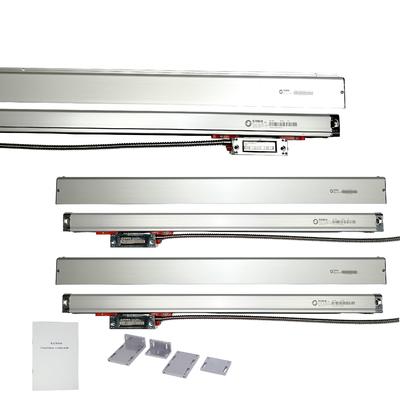

पैकेज में शामिल हैंः
SINO KA600 रैखिक तराजू एक परिशुद्धता मापने वाला उपकरण है जिसका उपयोग विभिन्न उद्योगों में किया जाता है, जिसमें मशीनिंग, विनिर्माण और माप विज्ञान शामिल हैं।यह रैखिक विस्थापन या स्थिति के सटीक और विश्वसनीय माप प्रदान करने के लिए बनाया गया है.
KA600 रैखिक तराजू तराजू के पढ़ने के सिर की स्थिति निर्धारित करने के लिए एक वृद्धिशील ऑप्टिकल एन्कोडिंग प्रणाली का उपयोग करता है।यह आमतौर पर एक ग्लास या धातु पैमाने और एक पढ़ने के सिर है कि पैमाने के साथ चलता है के रूप में मापा वस्तु या मशीन घटक चलता है के होते हैं. रीडिंग हेड में एक प्रकाश स्रोत और एक फोटोइलेक्ट्रिक सेंसर होता है जो स्केल पर ग्रेजुएशन या मार्क्स का पता लगाता है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
