उत्पाद विवरण:
|
वस्तु का नाम: | 1000-3000 मिमी लंबाई के साथ SINO KA600 5um DRO रैखिक स्केल ऑप्टिकल एनकोडर | आवेदन: | 3 एक्सिस डिजिटल रीडआउट सिस्टम डीआरओ |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | 5um डीआरओ रैखिक पैमाने,SINO KA600 DRO रैखिक पैमाने,3000 मिमी लंबाई रैखिक ऑप्टिकल एन्कोडर |

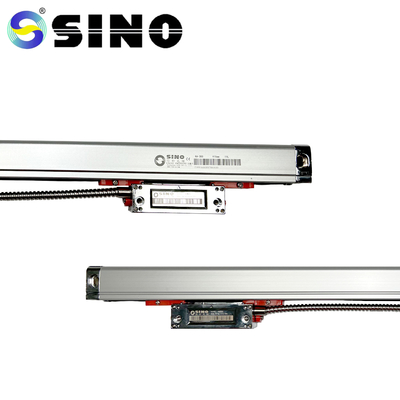

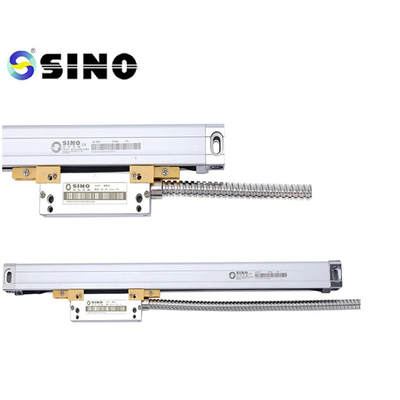

SINO KA600-1700mm 5um DRO रैखिक पैमाने ऑप्टिकल एन्कोडर 3 अक्ष डिजिटल रीडआउट सिस्टम
SINO KA600-1700mm 5um DRO Linear Scale Optical Encoder, एक अत्याधुनिक डिजिटल रीडआउट सिस्टम पेश करता है जिसे 3-अक्ष संचालन के लिए डिज़ाइन किया गया है। यह उन्नत प्रणाली असाधारण सटीकता प्रदान करती है,विश्वसनीयता, और उपयोग में आसानी, इसे मशीनिंग कार्यों के लिए एक अनिवार्य उपकरण बनाते हैं।
प्रमुख विशेषताएं:
उच्च-रिज़ॉल्यूशन मापः 5μm रैखिक पैमाने पर ऑप्टिकल एन्कोडर सटीक और सटीक माप सुनिश्चित करता है, जिससे बेहतर मशीनिंग परिणाम संभव होते हैं।
मजबूत निर्माणः कठोर औद्योगिक वातावरण का सामना करने के लिए निर्मित, SINO KA600 स्थायित्व और लंबे समय तक चलने वाले प्रदर्शन की गारंटी देता है।
उपयोगकर्ता के अनुकूल इंटरफेसः सहज ज्ञान युक्त इंटरफेस और बड़े डिस्प्ले ऑपरेशन को आसान बनाते हैं, जिससे मशीनिंग प्रक्रियाओं की आसान निगरानी की जा सकती है।
4. बेहतर कार्यक्षमताः डिजिटल रीडआउट प्रणाली अक्ष चयन, शून्यकरण कार्य और अतिरिक्त सुविधा के लिए मीट्रिक/इम्पीरियल इकाई स्विचिंग जैसी सुविधाएं प्रदान करती है।
बहुमुखी अनुप्रयोगः लेथ और मिलिंग मशीनों के लिए उपयुक्त, SINO KA600-1700mm 5um DRO रैखिक पैमाने पर ऑप्टिकल एन्कोडर विभिन्न मशीनिंग कार्यों में उत्पादकता और सटीकता में सुधार करता है।
उपयोग के निर्देश:
घुड़सवारः लाइनर स्केल ऑप्टिकल एन्कोडर को प्रदान किए गए घुड़सवार ब्रैकेटों का उपयोग करके टर्न या फ्रिलिंग मशीन से सुरक्षित रूप से संलग्न करें।
कनेक्शनः एन्कोडर को डिजिटल रीडआउट डिस्प्ले यूनिट से शामिल केबलों का उपयोग करके कनेक्ट करें।
पावर ऑनः डिजिटल रीडिंग डिस्प्ले यूनिट को चालू करें और सुनिश्चित करें कि यह ठीक से कैलिब्रेट है।
अक्ष चयनः मॉनिटर और मापने के लिए डिस्प्ले यूनिट पर वांछित अक्ष (X, Y, या Z) चुनें।
माप: डिजिटल रीडआउट प्रणाली आपके चयन के आधार पर मीट्रिक या इंपीरियल इकाइयों में सटीक माप प्रदर्शित करेगी।
शून्य करनाः आवश्यकतानुसार संदर्भ बिंदुओं को स्थापित करने और माप को रीसेट करने के लिए शून्य करने के कार्यों का उपयोग करें।
फाइन-ट्यूनिंगः डिजिटल रीडिंग सिस्टम द्वारा प्रदान किए गए वास्तविक समय के माप के आधार पर अपने मशीनिंग संचालन में सटीक समायोजन करें।

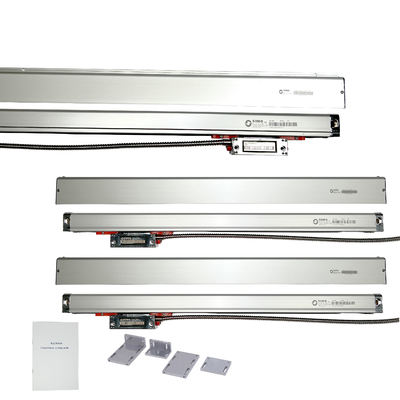

पैकेज में शामिल हैंः
रैखिक ग्लास स्केल, KA500-1700 मिमी, एक टुकड़ा।
इसमें 0.5/1/5um का रिज़ॉल्यूशन है।
ग्राहकों की आवश्यकताओं के आधार पर, अनुकूलित एन्कोडर लंबाई (L0) की पेशकश की जा सकती है।
संकल्पः एक पूर्ण ऑप्टिकल कोण एन्कोडर का संकल्प डिस्क पर चिह्नों या कोडों की संख्या से निर्धारित होता है।उच्च-रिज़ॉल्यूशन एन्कोडर में अधिक मार्किंग होती है और बेहतर कोणीय रिज़ॉल्यूशन प्रदान करता हैसंकल्प आमतौर पर बिट्स या प्रति रोल्यूशन (सीपीआर) की संख्या में निर्दिष्ट किया जाता है।
सटीकता और परिशुद्धताः पूर्ण ऑप्टिकल कोण एन्कोडर अपनी उच्च सटीकता और परिशुद्धता के लिए जाने जाते हैं। सटीकता को आमतौर पर वास्तविक स्थिति से अधिकतम विचलन के रूप में निर्दिष्ट किया जाता है,जबकि सटीकता छोटे कोणीय परिवर्तन को हल करने की क्षमता को संदर्भित करता है.
अनुप्रयोगः निरपेक्ष ऑप्टिकल कोण एन्कोडर विभिन्न उद्योगों और प्रणालियों में अनुप्रयोग पाते हैं जिनके लिए सटीक कोणीय स्थिति की आवश्यकता होती है। वे आम तौर पर रोबोटिक्स, सीएनसी मशीनों,घुमावदार टेबल, गोनिओमीटर, दूरबीन पोजिशनिंग और अन्य स्वचालित प्रणाली।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
