उत्पाद विवरण:
|
Item name: | SINO KA600-1700mm Glass Encoder Linear Scales | Application: | 3 Axis Digital Readout Systems DRO |
---|---|---|---|
Usage: | position sensor scaling | Customized Length: | 1000mm/1100mm/1200mm/1300mm/1400mm/1500mm |
Length: | 1600mm/1700mm/1800mm/1900mm/2000mm/2100mm/2200mm | Material: | Aluminum |
Function: | EDM/Lathe/Grinding/Boring Machine/Milling machine | Resolution: | 0.5/1/5 μm |

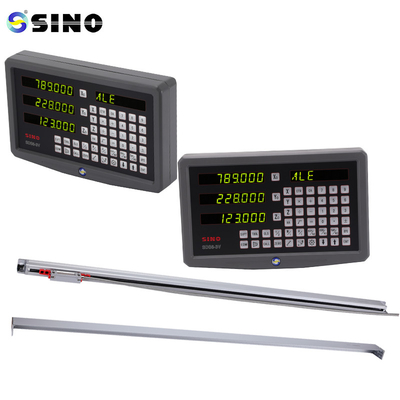

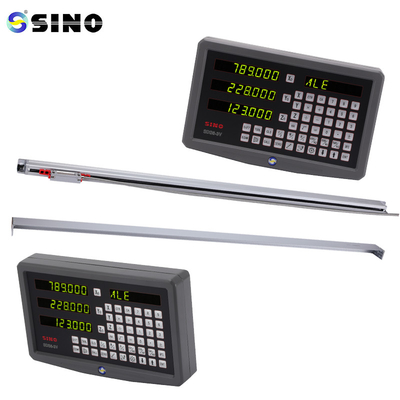

SINO KA600-1700mm 5um DRO रैखिक पैमाने ऑप्टिकल एन्कोडर 3 अक्ष डिजिटल रीडआउट सिस्टम
पैकेज में शामिल हैंः
रैखिक ग्लास स्केल, KA500-1700 मिमी, एक टुकड़ा।
इसमें 0.5/1/5um का रिज़ॉल्यूशन है।
ग्राहकों की आवश्यकताओं के आधार पर, अनुकूलित एन्कोडर लंबाई (L0) की पेशकश की जा सकती है।
संकल्पः एक पूर्ण ऑप्टिकल कोण एन्कोडर का संकल्प डिस्क पर चिह्नों या कोडों की संख्या से निर्धारित होता है।उच्च-रिज़ॉल्यूशन एन्कोडर में अधिक मार्किंग होती है और बेहतर कोणीय रिज़ॉल्यूशन प्रदान करता हैसंकल्प आमतौर पर बिट्स या प्रति रोल्यूशन (सीपीआर) की संख्या में निर्दिष्ट किया जाता है।
सटीकता और परिशुद्धताः पूर्ण ऑप्टिकल कोण एन्कोडर अपनी उच्च सटीकता और परिशुद्धता के लिए जाने जाते हैं। सटीकता को आमतौर पर वास्तविक स्थिति से अधिकतम विचलन के रूप में निर्दिष्ट किया जाता है,जबकि सटीकता छोटे कोणीय परिवर्तन को हल करने की क्षमता को संदर्भित करता है.
अनुप्रयोगः निरपेक्ष ऑप्टिकल कोण एन्कोडर विभिन्न उद्योगों और प्रणालियों में अनुप्रयोग पाते हैं जिनके लिए सटीक कोणीय स्थिति की आवश्यकता होती है। वे आम तौर पर रोबोटिक्स, सीएनसी मशीनों,घुमावदार टेबल, गोनिओमीटर, दूरबीन पोजिशनिंग और अन्य स्वचालित प्रणाली।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
