उत्पाद विवरण:
|
वस्तु का नाम: | SINO KA600-1500mm 1μM रैखिक स्केल | आवेदन: | डीआरओ 2/3 अक्ष डिजिटल रीडआउट एन्कोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | 1μM रैखिक स्केल डीआरओ,रैखिक स्केल डीआरओ 2 अक्ष,उच्च परिशुद्धता लात रैखिक पैमाने डीआरओ |

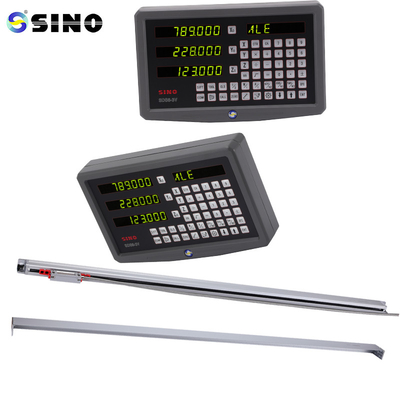

SINO KA600-1500mm 1μM रैखिक स्केल DRO 2/3 अक्ष डिजिटल रीडआउट एन्कोडर उच्च परिशुद्धता लात
पैकेज में शामिल हैंः
रैखिक ग्लास स्केल, एक टुकड़ा, KA500-1500 मिमी।
एक 0.5/1/5um संकल्प उपलब्ध है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
कई ऑप्टिकल सेंसर या डिटेक्टर एन्कोडर के अंदर निर्मित होते हैं और डिस्क या रिंग के चारों ओर रखे जाते हैं।ये सेंसर ऑप्टिकल मार्करों को पकड़ते हैं और उन्हें विद्युत आवेगों में अनुवाद करते हैं.
कोड पैटर्नः इस्तेमाल की गई एन्कोडिंग विधि के आधार पर, एन्कोडर डिस्क पर ऑप्टिकल मार्किंग अलग-अलग आकार ले सकती है। आम तौर पर उपयोग किए जाने वाले बाइनरी कोड में ग्रे कोड और प्राकृतिक बाइनरी कोड शामिल हैं।ग्रे कोड को अक्सर चुना जाता है क्योंकि वे गारंटी देते हैं कि पड़ोसी स्थानों के बीच केवल एक बिट परिवर्तन होता है, इन संक्रमण बिंदुओं पर त्रुटियों की संभावना को कम से कम करना।
डिस्क पर चिह्नों या कोडों की मात्रा एक पूर्ण ऑप्टिकल कोण एन्कोडर के संकल्प को निर्धारित करती है। उच्च संकल्प वाले एन्कोडर अधिक चिह्न और अधिक कोणीय संकल्प प्रदान करते हैं.अधिकतर मामलों में, रिज़ॉल्यूशन को बिट्स या प्रति रिवोल्यूशन (सीपीआर) में व्यक्त किया जाता है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
