उत्पाद विवरण:
|
वस्तु का नाम: | KA600-1400mm ग्लास लाइनर स्केल SINO ऑप्टिकल एन्कोडर | आवेदन: | डिजिटल रीडआउट काउंटर और एम कवर के साथ लीनियर एनकोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | SINO KA600-1400mm ग्लास रैखिक एन्कोडर,परिशुद्धता 1μm ग्लास रैखिक एन्कोडर,सटीकता 1μm रैखिक पैमाने DRO |

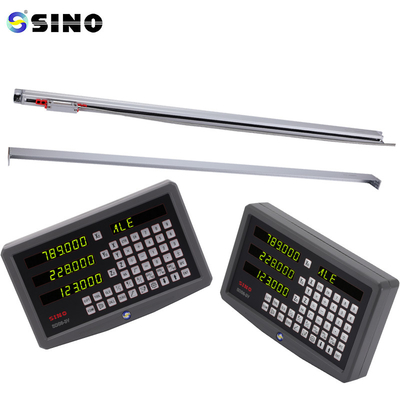

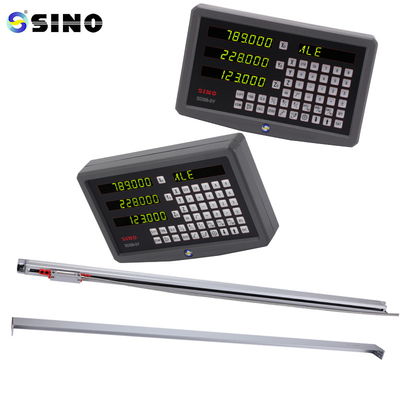

SINO KA600-1400mm प्रेसिजन 1μm रैखिक स्केल डीआरओ 2/3 अक्ष डिजिटल रीडआउट ग्लास एन्कोडर लेथ मिल
पैकेज में शामिल हैंः
KA500-1000 मिमी रैखिक कांच का पैमाना, एक टुकड़ा।
इसमें 0.5/1/5um का रिज़ॉल्यूशन है।
ग्राहकों की आवश्यकताओं के आधार पर, अनुकूलित एन्कोडर लंबाई (L0) की पेशकश की जा सकती है।
ऑप्टिकल सेंसर: एन्कोडर डिस्क या रिंग के चारों ओर स्थित कई ऑप्टिकल सेंसर या डिटेक्टरों से लैस है।ये सेंसर डिस्क के घूमने पर ऑप्टिकल मार्किंग का पता लगाते हैं और उन्हें विद्युत संकेतों में परिवर्तित करते हैं.
कोड पैटर्नः एन्कोडर डिस्क पर ऑप्टिकल मार्किंग का उपयोग की जाने वाली एन्कोडिंग योजना के आधार पर अलग-अलग रूप हो सकते हैं। द्विआधारी कोड, जैसे ग्रे कोड या प्राकृतिक द्विआधारी कोड आमतौर पर नियोजित होते हैं।.ग्रे कोड को अक्सर पसंद किया जाता है क्योंकि वे यह सुनिश्चित करते हैं कि आसन्न पदों के बीच केवल एक बिट बदलता है, स्थिति संक्रमण के दौरान त्रुटियों की संभावना को कम करता है।
संकल्पः एक पूर्ण ऑप्टिकल कोण एन्कोडर का संकल्प डिस्क पर चिह्नों या कोडों की संख्या से निर्धारित होता है।उच्च-रिज़ॉल्यूशन एन्कोडर में अधिक मार्किंग होती है और बेहतर कोणीय रिज़ॉल्यूशन प्रदान करता हैसंकल्प आमतौर पर बिट्स या प्रति रोल्यूशन (सीपीआर) की संख्या में निर्दिष्ट किया जाता है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
