उत्पाद विवरण:
|
वस्तु का नाम: | ग्लास लाइनर स्केल ऑप्टिकल एन्कोडर SINO KA600-1200mm | आवेदन: | एम कवर डिजिटल रीडआउट काउंटर के साथ रैखिक एनकोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्यूमीनियम |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | डीआरओ रैखिक ग्लास स्केल एन्कोडर,टीटीएल रैखिक ग्लास स्केल एन्कोडर,SINO KA600 ग्लास रैखिक एन्कोडर |

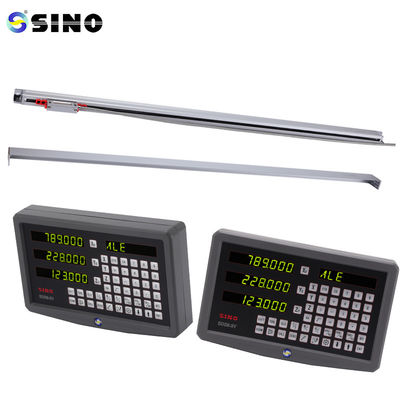

SINO KA600 1200mm 5 माइक्रोन TTL EIA-422-A DRO रैखिक ग्लास स्केल एन्कोडर
पैकेज में शामिल हैंः
एक टुकड़े में 500-1200 मिमी का रैखिक ग्लास स्केल।
एक 0.5/1/5um संकल्प उपलब्ध है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
सामान्यतः, पैमाने के ग्रेडिएशन समान रूप से अलग होते हैं और एक निश्चित माप वृद्धि को दर्शाते हैं, जैसे एक मिलीमीटर या एक इंच।फोटोइलेक्ट्रिक सेंसर ग्रेजुएशन का पता लगाता है के रूप में पढ़ने के सिर पैमाने के साथ चलता है, और सेंसर विद्युत संकेत उत्पन्न करता है जो स्थिति दिखाते हैं। एक डिजिटल डिस्प्ले डिवाइस या एक कम्प्यूटरीकृत प्रणाली इन संकेतों को डिक्रिप्ट कर सकती है और वास्तविक समय में स्थिति प्रतिक्रिया प्रदान कर सकती है।
एक वृद्धिशील ऑप्टिकल कोडिंग तकनीक का उपयोग करके, KA600 रैखिक पैमाने की रीडिंग हेड स्थिति निर्धारित की जाती है।
आमतौर पर, इसमें कांच या धातु के तराजू और एक रीडिंग हेड होता है जो मशीन के भाग या वस्तु के चलते तराजू के साथ चलता है।ग्रेजुएशन या पैमाने पर निशान एक फोटोइलेक्ट्रिक सेंसर और पढ़ने के सिर में प्रकाश स्रोत द्वारा पता लगाया जाता है.
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
