उत्पाद विवरण:
|
| वस्तु का नाम: | लघु रूप में SINO KA200-320mm ग्लास स्केल रूलर | आवेदन: | डिजिटल रीडआउट तकनीक और एक छोटे रैखिक एन्कोडर को जोड़ने वाला |
|---|---|---|---|
| प्रयोग: | सेंसर स्थिति का स्केलिंग | अनुकूलित लंबाई: | 110 मिमी/120 मिमी/130 मिमी/140 मिमी |
| लम्बाई: | 150मिमी/160मिमी/170मिमी/180मिमी | सामग्री: | एल्यूमीनियम |
| कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5μm/1μm/5 μm |
| प्रमुखता देना: | SINO KA200 रैखिक पैमाने एन्कोडर,5um रैखिक स्केल एन्कोडर |
||

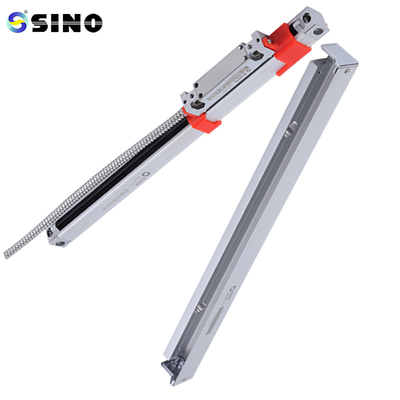

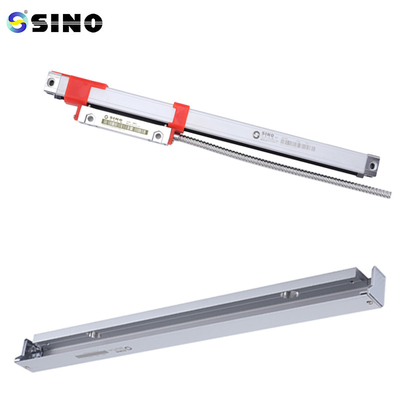

SINO Linear Scale Encoder 5um KA200 320 मिमी लात मशीन के लिए मिलिंग मशीन DRO उपकरण
पैकेज में शामिल हैंः
स्थापना की ऊंचाई और लंबाई के आधार पर, विभिन्न मशीनों पर सभी प्रकार के शासक लगाए जाने चाहिए।मशीन पर सीमित स्थान को देखते हुए, 16 मिमी*16 मिमी के क्रॉस सेक्शन के साथ KA-200 सबसे अच्छा विकल्प होगा।
KA-200 एक सुपर-छोटा, पतला शासक है जो विशेष माप उपकरण स्थापित करने और कुछ संकीर्ण स्थानों में उपयोग करने में आसान बनाता है।KA श्रृंखला के रैखिक एन्कोडर के लिए प्रत्येक शासक को गतिशील लेजर नियंत्रण का उपयोग करके एक सख्त गुणवत्ता नियंत्रण प्रक्रिया से गुजरना पड़ा है.
पैरामीटर KA-200
उपलब्ध माप लंबाई में 30mm-360mm
क्रॉस सेक्शन में 16mm x 16mm
सटीकताः +/- 3, 5, 10 (680 F, 1000 मिमी)
एक इकाई 50 मिलीमीटर के बराबर है.
अधिकतम माप गतिः 60 मी/सेकंड
IP55 सुरक्षा स्तर
1 um/ 5 um (0.001 mm/ 0.005 mm) संकल्प
आउटपुट के लिए संकेतः TTL/EIA-422-A
केबलों के लिए मानकः 2 मीटर
बार पिचः 0.02 मिमी
80mA +5%, +5V पर
ऑपरेटिंग रेंजः 0 से 45 डिग्री सेल्सियस
9-पिन कनेक्टर
A, OV, B, खाली, 4. खाली, 5.Z, 6.A, +5V, 7.B, और 9.Z
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
