उत्पाद विवरण:
|
वस्तु का नाम: | रैखिक एनकोडर SINO KA500-120mm | आवेदन: | झंझरी के लिए डिजिटल रीडआउट काउंटर |
---|---|---|---|
प्रयोग: | ग्रेटिंग्स का डिजिटल रीडआउट काउंटर | अनुकूलित लंबाई: | 320मिमी/370मिमी/420मिमी/470मिमी |
लम्बाई: | 70मिमी/120मिमी/170मिमी/220मिमी | सामग्री: | अल्युमीनियम |
कार्य: | ईडीएम/खराद/सीएनसी मशीन/ग्राइंडिंग/बोरिंग मशीन | संकल्प: | 0.5μm/1μm/5μm |
हाई लाइट: | लघु रैखिक पैमाने पर डिजिटल रीडिंग,KA500-120 MM-5UM रैखिक पैमाने पर डिजिटल रीडिंग |

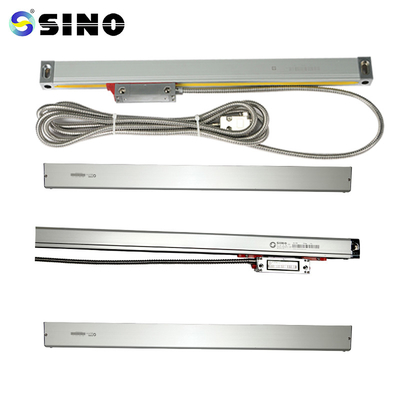

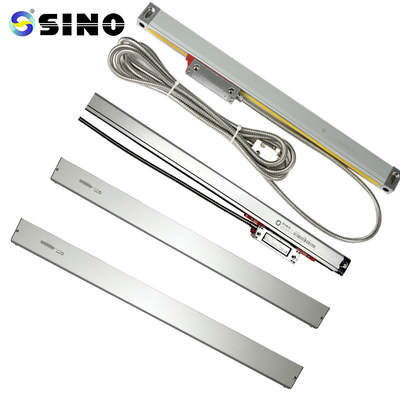

छोटे रैखिक पैमाने पर डिजिटल रीडिंग के लिए लात ड्रिलिंग फ्रिलिंग मशीन (KA500-120MM-5UM)
विशेष रूप से सीमित स्थापना और संचालन स्थान के साथ मशीन टूल्स के लिए डिज़ाइन किया गया KA-500 मिनी-एन्कोडर है। ग्राहकों से स्थितिगत आवश्यकताओं को समायोजित किया जा सकता है।आकार 70 से 470 मिलीमीटर है.
पैकेज में शामिल हैंः
KA500-120 मिमी रैखिक स्केल ग्रिड, 1 टुकड़ा
0.5um/1um/5um का रिज़ॉल्यूशन उपलब्ध है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
KA500-270 | 270 | 372 | 382 |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता को सामान्य विवरण, सुरक्षा विचार और
अध्याय 1 की संपूर्ण सामग्री 3.
सामान्य विवरण, सुरक्षा विचार, और सभी विवरण
विशेषज्ञों को स्थापना, परीक्षण और रखरखाव करते समय अध्याय 1 से 3 का सख्ती से पालन करना चाहिए।
अध्याय 4 से 5 की प्रत्येक अवधारणा को समझें।
यह ऑपरेशन मैनुअल केवल एकीकृत सर्किट की SINO KA श्रृंखला को संबोधित करता है।
सरल कोडिंग।
4कृपया नीचे दी गई सुरक्षा सिफारिशों को पढ़ें। इसमें आवश्यक जानकारी दी गई है
अपने रैखिक एन्कोडर का प्रयोग सावधानी से करें।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
