उत्पाद विवरण:
|
| आइटम नाम: | SINO KA500-170mm रैखिक एनकोडर | आवेदन: | 5um लीनियर स्केल ऑप्टिकल सेंसर |
|---|---|---|---|
| प्रयोग: | स्केलिंग स्थिति सेंसर | अनुकूलित लंबाई: | 70मिमी/120मिमी/170मिमी/220मिमी |
| लंबाई: | 320मिमी/370मिमी/420मिमी/470मिमी | सामग्री: | अल्युमीनियम |
| समारोह: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/सीएनसी मशीन | संकल्प: | 0.5μm/1μm/5μm |
| प्रमुखता देना: | एलसीडी डिजिटल 2 एक्सिस डीआरओ किट,लीनियर स्केल 2 एक्सिस डीआरओ किट |
||

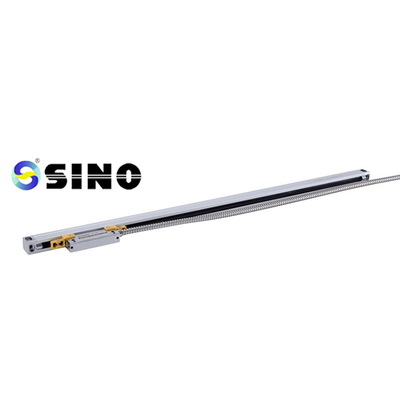

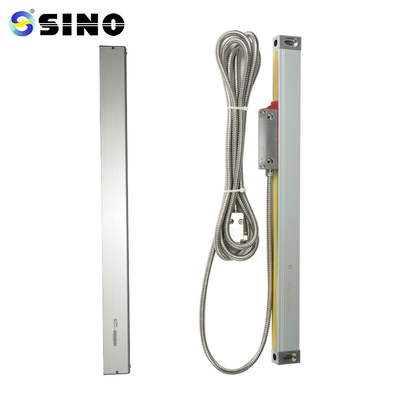

लेथ मिलिंग मशीन के लिए 2 एक्सिस डीआरओ किट एलसीडी डिजिटल रीडआउट डिस्प्ले 5um लीनियर स्केल ऑप्टिकल सेंसर ग्लास स्केल रूलर
सीमित इंस्टॉलेशन और संचालन स्थान वाले मशीन टूल्स के लिए विशेष रूप से डिज़ाइन किया गया KA-500 मिनी-एनकोडर है।ग्राहकों की स्थिति संबंधी आवश्यकताओं को समायोजित किया जा सकता है।आकार 70 गुणा 470 मिलीमीटर है।
पैकेज में शामिल है:
रैखिक स्केल झंझरी, 1 टुकड़ा, KA500-170 मिमी
इसका रेजोल्यूशन 0.5um/1um/5um है।
ग्राहकों की आवश्यकताओं के आधार पर, अनुकूलित एनकोडर लंबाई (L0) की पेशकश की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता के लिए सामान्य विवरण, सुरक्षा संबंधी बातें और पढ़ना आवश्यक है
अध्याय 1 3 की संपूर्ण सामग्री।
सुरक्षा संबंधी बातों के अलावा, सामान्य विवरण और सारी जानकारी
स्थापना, परीक्षण और रखरखाव के लिए, विशेषज्ञों को अध्याय 1 से 3 का बारीकी से पालन करना होगा।
अध्याय 4-5 से प्रत्येक विचार को समझें।
एकीकृत सर्किट की केवल SINO KA श्रृंखला ही इस ऑपरेटिंग हैंडबुक में शामिल है।
रैखिक कोडिंग.
4. कृपया नीचे सूचीबद्ध सुरक्षा सलाह की समीक्षा करें।इसमें महत्वपूर्ण विवरण शामिल हैं
अपने लीनियर एनकोडर का उपयोग करते समय सावधानी बरतें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
