उत्पाद विवरण:
|
| Item name: | Linear Encoder SINO KA500-220mm | Application: | TTL Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | CNC Machine/EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5μm/1μm/5μm |
| हाई लाइट: | SINO KA-500 DRO लीनियर स्केल,5um लेथ DRO लीनियर स्केल |
||

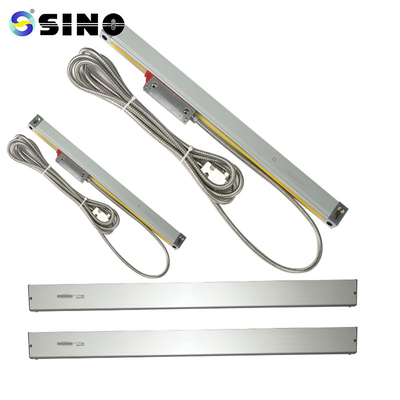

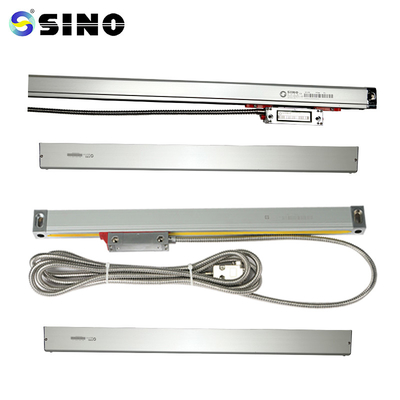

SINO KA-500 DRO लीनियर स्केल 5um लेथ स्लिम ग्रेटिंग रूलर ऑप्टिकल एनकोडर TTL/RS442
सीमित इंस्टॉलेशन और संचालन स्थान वाले मशीन टूल्स के लिए विशेष रूप से डिज़ाइन किया गया KA-500 मिनी-एनकोडर है।ग्राहकों की स्थिति संबंधी आवश्यकताओं को समायोजित किया जा सकता है।आकार 70 गुणा 470 मिलीमीटर है।
पैकेज में शामिल है:
KA500-170mm रैखिक स्केल झंझरी, 1 टुकड़ा
0.5um/1um/5um का रिज़ॉल्यूशन उपलब्ध है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एनकोडर लंबाई (L0) प्रदान की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता के लिए सामान्य विवरण, सुरक्षा संबंधी बातें और पढ़ना आवश्यक है
अध्याय 1 3 की संपूर्ण सामग्री।
सुरक्षा संबंधी बातों के अलावा, सामान्य विवरण और सारी जानकारी
स्थापना, परीक्षण और रखरखाव के लिए, विशेषज्ञों को अध्याय 1 से 3 का बारीकी से पालन करना होगा।
अध्याय 4-5 से प्रत्येक विचार को समझें।
एकीकृत सर्किट की केवल SINO KA श्रृंखला ही इस ऑपरेटिंग हैंडबुक में शामिल है।
रैखिक कोडिंग.
4. कृपया नीचे सूचीबद्ध सुरक्षा सलाह की समीक्षा करें।इसमें महत्वपूर्ण विवरण शामिल हैं
अपने लीनियर एनकोडर का उपयोग करते समय सावधानी बरतें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
