उत्पाद विवरण:
|
| Item name: | Linear Encoder SINO KA500-170mm | Application: | Grating Ruler Digital Readout Counter |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5μm/1μm/5μm |
| हाई लाइट: | खराद के लिए 120MM लीनियर स्केल डिजिटल रीडआउट,लीनियर स्केल डिजिटल रीडआउट |
||

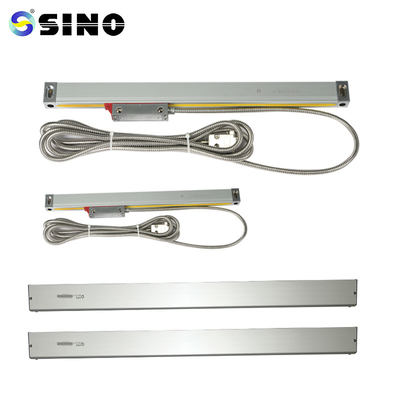

छोटी खराद ड्रिलिंग मिलिंग मशीन के लिए SINO KA300-120MM-5UM छोटा रैखिक स्केल डिजिटल रीडआउट
KA-500 मिनी-एनकोडर विशेष रूप से सीमित इंस्टॉलेशन और संचालन स्थान वाले मशीन टूल्स के लिए बनाया गया था।स्थिति संबंधी आवश्यकताओं वाले ग्राहक अपनी मांगें पूरी करा सकते हैं।आयाम 70 x 470 मिमी हैं।
पैकेज में शामिल है:
रैखिक स्केल झंझरी, 1 टुकड़ा, KA500-170 मिमी
इसका रेजोल्यूशन 0.5um/1um/5um है।
ग्राहकों की आवश्यकताओं के आधार पर, अनुकूलित एनकोडर लंबाई (L0) की पेशकश की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता को सामान्य विवरण, सुरक्षा संबंधी बातों आदि से गुजरना होगा
अध्याय 1 की संपूर्ण सामग्री 3.
2. सामान्य विवरण, सुरक्षा संबंधी बातों और सभी डेटा के अलावा
स्थापना, परीक्षण और रखरखाव के लिए विशेषज्ञों द्वारा अध्याय 1 से 3 का सावधानीपूर्वक पालन किया जाना चाहिए।
अध्याय 4-5 से प्रत्येक अवधारणा को समझें।
यह ऑपरेटिंग मैनुअल केवल एकीकृत सर्किट की SINO KA श्रृंखला को कवर करता है।
रैखिक रूप से एन्कोड किया गया।
4. कृपया नीचे दी गई सुरक्षा अनुशंसाएँ पढ़ें।इसमें के बारे में आवश्यक जानकारी शामिल है
अपने रैखिक एनकोडर का सावधानीपूर्वक उपयोग करें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
