उत्पाद विवरण:
|
| Item name: | Grating Ruler SINO KA500-120mm | Application: | Linear Encoder Digital Readout System |
|---|---|---|---|
| Usage: | Scaling position sensor | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| हाई लाइट: | रैखिक स्केल एनकोडर 5um,120 मिमी यात्रा लंबाई रैखिक स्केल एनकोडर |
||

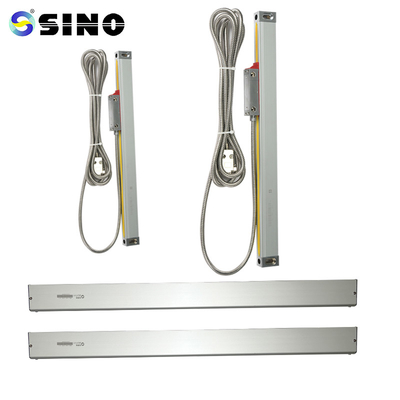

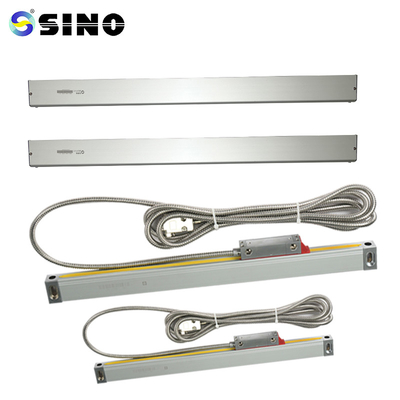

3 एक्सिस 2 एक्सिस डिजिटल रीडआउट सिस्टम लेथ मशीन के लिए ऑप्टिकल लीनियर स्केल एनकोडर 5um 120 मिमी यात्रा लंबाई
सीमित इंस्टॉलेशन और संचालन स्थान वाले मशीन टूल्स के लिए विशेष रूप से डिज़ाइन किया गया KA-500 मिनी-एनकोडर है।उन ग्राहकों की जरूरतों को पूरा करना संभव है जिनके पास स्थितिगत मानदंड हैं।लंबाई 70 x 470 मिमी है.
पैकेज में शामिल है:
ग्रेटिंग लीनियर स्केल, 1 टुकड़ा, KA500-120mm
0.5/1/5 मीटर रिज़ॉल्यूशन उपलब्ध है।
उपभोक्ताओं की आवश्यकताओं के आधार पर अनुकूलित एनकोडर लंबाई (L0) प्रदान की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
ऑपरेटिंग निर्देश
उपयोगकर्ता के लिए सामान्य विवरण, सुरक्षा संबंधी बातें और पढ़ना आवश्यक है
अध्याय 1 3 की संपूर्ण सामग्री।
2. सामान्य विवरण, सुरक्षा संबंधी बातें और सभी जानकारी के अलावा
विशेषज्ञों को स्थापना, परीक्षण और मरम्मत के लिए अध्याय 1 से 3 का सावधानीपूर्वक पालन करना चाहिए।
अध्याय 4-5 से प्रत्येक विचार को समझें।
इस ऑपरेशन गाइड में एकीकृत सर्किट की केवल SINO KA श्रृंखला शामिल है।
रैखिक रूप से एन्कोड किया गया।
4. कृपया नीचे सूचीबद्ध सुरक्षा सलाह की समीक्षा करें।इसमें महत्वपूर्ण विवरण शामिल हैं
अपने लीनियर एनकोडर का सुरक्षित उपयोग करें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
