उत्पाद विवरण:
|
| Item name: | Linear Glass Scale SINO KA500 | Application: | Linear Encoder Digital Readout |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 320mm/370mm/420mm/470mm |
| Length: | 70mm/120mm/170mm/220mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine/CNC Machine | Resolution: | 0.5/1/5 μm |
| हाई लाइट: | 5um रैखिक डिजिटल स्केल,सीएनसी खराद रैखिक डिजिटल स्केल,220 मिमी रैखिक डिजिटल स्केल |
||

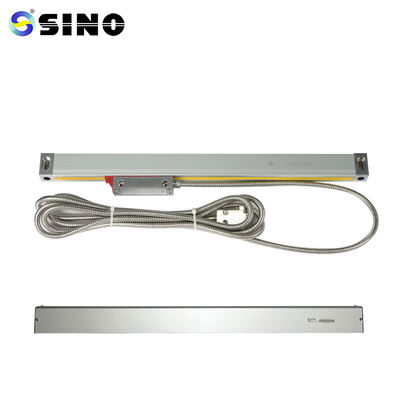

स्पार्क मशीन सीएनसी खराद के लिए SINO KA-500 220 मिमी 5um रैखिक डिजिटल स्केल 0.005 मिमी एनकोडर उत्पाद
KA-500 मिनी-एनकोडर विशेष रूप से सीमित इंस्टॉलेशन और संचालन स्थान वाले मशीन टूल्स के लिए बनाया गया था।जिन ग्राहकों की स्थिति संबंधी आवश्यकताएं हैं, वे अपनी आवश्यकताओं को पूरा कर सकते हैं।70 x 470 मिमी लंबाई है।
पैकेज में शामिल है:
ग्लास लीनियर स्केल, 1 टुकड़ा, KA500-220mm
0.5/1/5 मीटर रिज़ॉल्यूशन उपलब्ध है।
उपभोक्ताओं की आवश्यकताओं के आधार पर अनुकूलित एनकोडर लंबाई (L0) प्रदान की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
परिचालन दिशानिर्देश
1. उपयोगकर्ता को सामान्य विवरण, सुरक्षा संबंधी बातें, आदि पढ़नी चाहिए
अध्याय 1 की संपूर्ण सामग्री 3.
2. सामान्य विवरण, सुरक्षा संबंधी बातों और सभी सामग्री के अलावा
स्थापना, परीक्षण और मरम्मत के लिए, पेशेवरों को अध्याय 1 से 3 का सावधानीपूर्वक पालन करना चाहिए।
प्रत्येक अध्याय 4-5 विषय को समझें।
यह ऑपरेटिंग मैनुअल पूरी तरह से एकीकृत चीनो की केए श्रृंखला पर लागू होता है
रैखिक एन्कोडिंग.
4. कृपया नीचे दी गई सुरक्षा संबंधी बातों पर एक नज़र डालें।इसमें के बारे में महत्वपूर्ण जानकारी शामिल है
अपने रैखिक एनकोडर का सुरक्षित रूप से उपयोग करें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
