उत्पाद विवरण:
|
| Item name: | Optical Encoder Scale SINO KA500 | Application: | Digital Readout System Glass Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| हाई लाइट: | ऑप्टिकल एनकोडर ग्लास लीनियर स्केल,डिजिटल रीडआउट के लिए ग्लास लीनियर स्केल |
||

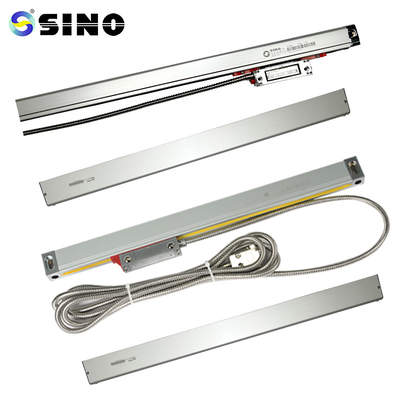

डिजिटल रीडआउट के लिए SINO KA500 ऑप्टिकल एनकोडर ग्लास लीनियर स्केल सीएनसी लीनियर एनकोडर स्केल

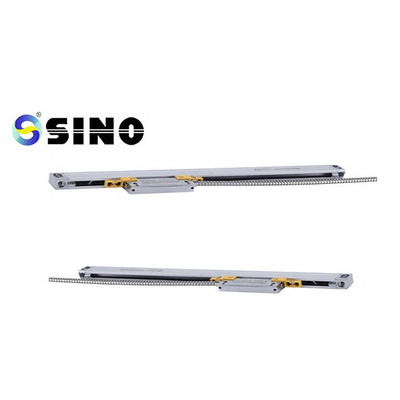

KA-500 एक छोटा एनकोडर है जो विशेष रूप से प्रतिबंधित इंस्टॉलेशन और कार्य क्षेत्रों वाले मशीन टूल्स के लिए बनाया गया था।पद-विशिष्ट आवश्यकताओं वाले ग्राहक अपनी आवश्यकताओं को पूरा कर सकते हैं।आकार 70 मिमी x 470 मिमी है।
पैकेज में शामिल है:
ग्लास लीनियर स्केल, 1 टुकड़ा, KA500-470mm
0.5/1/5 मीटर रिज़ॉल्यूशन उपलब्ध है।
उपभोक्ताओं की आवश्यकताओं के आधार पर अनुकूलित एनकोडर लंबाई (L0) प्रदान की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
परिचालन दिशानिर्देश
उपयोगकर्ता को सामान्य विवरण, सुरक्षा संबंधी बातें और पढ़ना आवश्यक है
अध्याय 1 की सभी सामग्री 3.
2. सामान्य विवरण, सुरक्षा संबंधी बातों और संपूर्ण जानकारी के अलावा
स्थापना, परीक्षण और मरम्मत के लिए तकनीशियनों को अध्याय 1 से 3 का सावधानीपूर्वक पालन करना चाहिए।
अध्याय 4-5 के प्रत्येक अनुभाग को समझें।
3. केवल SINO के KA श्रृंखला के एकीकृत सर्किट इन ऑपरेटिंग निर्देशों के अंतर्गत आते हैं।
रैखिक एनकोडर.
कृपया कुछ देर रुककर नीचे दिए गए सुरक्षा संबंधी विचारों को पढ़ें।इसमें के बारे में महत्वपूर्ण विवरण शामिल हैं
अपने रैखिक एनकोडर का सुरक्षित रूप से उपयोग करें।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
