उत्पाद विवरण:
|
| Item name: | Linear Optical Scale SINO KA500 | Application: | Digital Readout Linear Encoder |
|---|---|---|---|
| Usage: | position sensor scaling | Customized Length: | 70mm/120mm/170mm/220mm |
| Length: | 320mm/370mm/420mm/470mm | Material: | Aluminum |
| Function: | EDM/Lathe/Grinding/Boring Machine | Resolution: | 0.5/1/5 μm |
| हाई लाइट: | ग्लास लीनियर सीएनसी लीनियर एनकोडर,1um ग्लास लीनियर सीएनसी लीनियर एनकोडर |
||

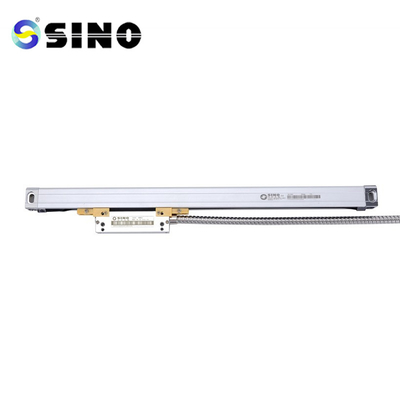

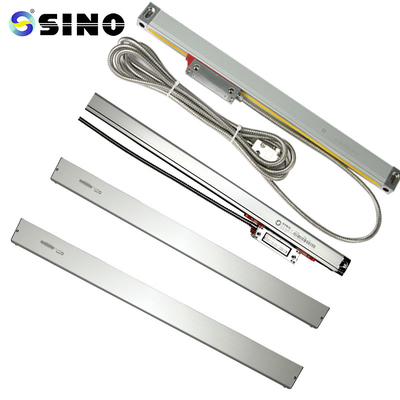

डिजिटल रीडआउट के लिए 5um/1um/0.5um SINO KA500 ग्लास लीनियर स्केल सीएनसी लीनियर एनकोडर स्केल
KA-500 एक मिनी-एनकोडर है जो विशेष रूप से मशीन टूल के लिए डिज़ाइन किया गया है जिसमें निम्न है
स्थापना का आकार और छोटा संचालन स्थान।यह उन ग्राहकों की जरूरतों को पूरा कर सकता है
जिनके पास पद की आवश्यकताएं हैं।लंबाई 70~470mm है.
पैकेज में शामिल है:
ग्लास लीनियर स्केल, 1 टुकड़ा, KA500-470mm
0.5/1/5 मीटर रिज़ॉल्यूशन उपलब्ध है।
उपभोक्ताओं की आवश्यकताओं के आधार पर अनुकूलित एनकोडर लंबाई (L0) प्रदान की जा सकती है। (लंबाई: 70-470 मिमी)
| नमूना | एल0 | एल1 | एल2 | नमूना | एल0 | एल1 | एल2 |
| KA500-70 | 70 | 172 | 182 | KA500-320 | 320 | 422 | 432 |
| KA500-120 | 120 | 222 | 232 | KA500-370 | 370 | 472 | 482 |
| KA500-170 | 170 | 272 | 282 | KA500-420 | 420 | 522 | 532 |
| KA500-220 | 220 | 322 | 332 | KA500-470 | 470 | 572 | 582 |
| KA500-270 | 270 | 372 | 382 |
L0: एनकोडर की प्रभावी माप लंबाई L1: एनकोडर माउंटिंग छेद का आयाम
एल2: एनकोडर समग्र आयाम
परिचालन दिशानिर्देश
1. उपयोग से पहले, उपयोगकर्ता को सामान्य विवरण, सुरक्षा संबंधी बातें अवश्य पढ़नी चाहिए
अध्याय 1 ~ 3 में सभी सामग्री।
2. सामान्य विवरण, सुरक्षा संबंधी बातें और सभी सामग्री को छोड़कर
अध्याय 1 ~ 3, स्थापना, परीक्षण और मरम्मत के लिए तकनीशियनों को पूरी तरह से काम करना चाहिए
अध्याय 4~5 की सभी सामग्री को समझें।
3. यह ऑपरेटिंग निर्देश केवल चीन की एकीकृत केए श्रृंखला पर लागू है
रैखिक एनकोडर.
4. कृपया नीचे दी गई सुरक्षा संबंधी बातें पढ़ें।इससे जुड़ी महत्वपूर्ण जानकारी है
आपके रैखिक एनकोडर का सुरक्षित उपयोग।
विस्तार से जानकारी:
डिलीवरी से पहले सभी रैखिक पैमानों का परीक्षण किया जाएगा।यहां एक पैमाने की परीक्षण रिपोर्ट का एक नमूना है।
