उत्पाद विवरण:
|
नाम: | 3 एक्सिस वर्टिकल मशीन सेंटर | अक्षों की संख्या: | 3 एक्सिस सीएनसी मिलिंग मशीन |
---|---|---|---|
Max. मैक्स। Length of Workpiece (mm) वर्कपीस की लंबाई (मिमी): | 1020*570 | प्रकार: | खड़ा |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): | 10000 आरपीएम | मशीनिंग क्षमता: | हैवी ड्यूटी YSV-957 |
बिस्तर की चौड़ाई (मिमी): | 570 मिमी | स्पिंडल मोटर पावर (किलोवाट): | 12000 |
स्पिंडल की संख्या: | अकेला | यात्रा (एक्स एक्सिस) (मिमी): | 900 मिमी |
यात्रा (जेड एक्सिस) (मिमी): | 570 मिमी | पोजिशनिंग सटीकता (मिमी): | ± 0.005 |
दोहराव (एक्स / वाई / जेड) (मिमी): | ± 0.003 | ||
हाई लाइट: | 3 अक्ष चीन सीएनसी काटने की मशीन,भारी शुल्क चीन सीएनसी काटने की मशीन |

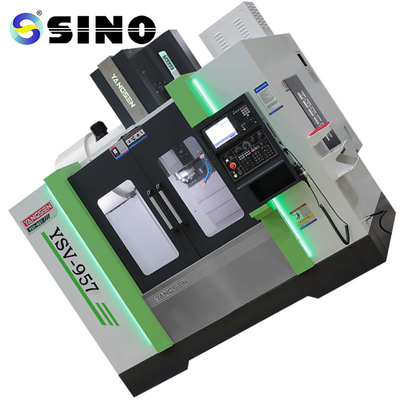

हैवी ड्यूटी 3 एक्सिस हाई एक्यूरेसी सिनो सीएनसी मिलिंग मशीन कटिंग मशीन YSV-957 वर्टिकल मशीन सेंटर
मशीन की विशेषताएं
फ़्रीक्वेंसी कन्वर्टर नाइफ आर्म को नियंत्रित करता है, जो टूल चेंज टाइम को 1.4 सेकंड तक कम कर देता है और उत्पाद प्रसंस्करण की दक्षता को बढ़ा देता है।1. ताइवान आवृत्ति रूपांतरण उपकरण पत्रिका का उपयोग किया जाता है।2. स्पिंडल मोटर एक उच्च-टोक़ मोटर के साथ मानक आती है।धुरी नाक में एक विशेष भूलभुलैया तंत्र और भूलभुलैया उड़ाने वाला उपकरण शामिल होता है जो प्रभावी रूप से धुरी की रक्षा करता है।बाहरी व्यास 150 मिमी तक उच्च टिकाऊ ताइवान बीबीटी लघु नाक धुरी।धुरी की शीर्ष गति, जो 8000 आरपीएम से अधिक हो सकती है, में उच्च गति, उच्च कठोरता और उच्च परिशुद्धता के गुण होते हैं।
3. मशीन उपकरण भागों प्रसिद्ध कारखानों से उच्च विन्यास और प्रसिद्ध ब्रांडों के साथ आते हैं।
ऑप्टोमैकेनिकल विशेषताएं:
जापानी THK लाइन रेल को अपनाने से Y/Z लाइन रेल की चौड़ाई 45 मिमी तक बढ़ जाती है;अल्ट्रा-वाइड बेस माउंट ताई की तरह स्थिर है;
3. बल स्तंभ की डबल-लेयर आर्म संरचना 1.5 के कारक से कठोरता को दोगुना कर देती है;
4. "हेरिंगबोन" -शेप्ड कॉलम डिज़ाइन माउंट ताई की तरह स्थिर है, और एक्स-एक्सिस स्लाइडिंग सीट में बहुत व्यापक फैलाव है;
5. तीन-अक्ष THK बाहरी व्यास 40mm C3 ग्रेड स्क्रू और NSK मूल असर (3062) का उपयोग करता है, जो थर्मल विस्थापन को रोकने के लिए 3+2 मोड और प्री-टेंशन दोनों हैं।
6. रिंग स्प्रे डिजाइन, 150 मिमी बाहरी व्यास, उच्च कठोरता बीबीटी लघु नाक धुरी;
7. 0.28S के काटने के समय के साथ ताइवान के लिए अद्वितीय अल्ट्रा-हाई-स्पीड कटिंग सिलेंडर का उपयोग करें;
8. मशीन टूल का बेड सटीक HT300 हाई-ग्रेड कास्ट आयरन से बना है।
विशिष्ट सहायक उपकरण:
(1) सेमी-एनक्लोज्ड गार्ड (2) स्विवलिंग कंट्रोल बॉक्स
2. कम-ऊर्जा ऑपरेटिंग प्रकाश वाला एक ऑटो स्नेहन प्रणाली
3. वॉल्यूमेट्रिक प्रकार के स्वचालित स्नेहक के साथ ट्रांसफार्मर
4. 232 रुपये कोड *कूलेंट स्पिंडल ऑयल
5. एयर गन * ऑटोमैटिक शटऑफ
6. स्टिफ टैपर * टूलबॉक्स
7. लेवलिंग बोल्ट और लेवलिंग ब्लॉक * ऑपरेटिंग निर्देश
8. इलेक्ट्रिक कैबिनेट हीट एक्सचेंजर * हैंडव्हील
तटस्थ यांत्रिक तेल शीतलक विभाजक
सहायक घटक
1. सीटीएस
स्पिंडल टेंपर (HSK, ISO, CAT, BT)
तीन।स्पिंडल आरपीएम
चार।एक स्वचालित उपकरण परिवर्तक
विस्तारित सिर 5.
5. नियंत्रक पसंद (SINUMERIK 840D)
6. ZF गियरबॉक्स या पूर्ण गियर का उपयोग करना
उत्पाद छवि / तस्वीरें:
स्थापना, कमीशनिंग, स्वीकृति और प्रशिक्षण
1. इंस्टालेशन और कमीशनिंग: इंस्टालेशन और कमीशनिंग के साथ-साथ ऑन-साइट ट्रेनिंग करने के लिए मशीन टूल डिलीवर होते ही हमारे सर्विस इंजीनियर ग्राहक के प्लांट का दौरा करेंगे।
2. ग्राहकों के पास प्रारंभिक प्रशिक्षण के लिए एक या दो सप्ताह के लिए हमारी कंपनी में ऑपरेटरों को भेजने का विकल्प होता है, जिसके बाद हमारी फर्म स्थापना और कमीशनिंग के दौरान ग्राहक के स्थान पर ऑन-साइट प्रशिक्षण आयोजित करेगी।
3. स्वीकृति: सटीकता स्वीकृति उन वस्तुओं की जांच करती है जिनकी ग्राहक के स्थान पर जांच की जा सकती है और निरीक्षण आइटम जो निरीक्षण आवश्यकताओं को पूरा नहीं करते हैं, जैसे स्थिति सटीकता, स्पिंडल टेंपर होल सटीकता निरीक्षण स्टिक टेस्ट, आदि, पूर्व के अनुसार आपूर्तिकर्ता द्वारा प्रदान की गई फैक्ट्री सटीकता निरीक्षण तालिका।
निरीक्षण और स्वीकृति के लिए, खरीदार श्रमिकों को आपूर्तिकर्ता के कारखाने में भेजेगा।
बिक्री के बाद सेवा की अवधारणा
1. पूर्व-बिक्री सेवा: जैनसेन के बिक्री कर्मचारी ग्राहकों को सर्वोत्तम प्रसंस्करण विकल्प प्रदान करेंगे, जिसमें उपकरण और स्थिरता चयन, विकल्प विन्यास और मशीन उपकरण चयन शामिल हैं।
काटने के तरल पदार्थ, चिकनाई वाले तेल और अन्य सेवाओं का प्रबंधन।अतिरिक्त टर्नकी परियोजनाओं की पेशकश।
2. रखरखाव के लिए प्रतिक्रिया समय: हमारे व्यवसाय में 26 व्यक्तियों तक की सेवा टीम और पूरी तरह कार्यात्मक सेवा वैन है।उपयोगकर्ता की विफल सूचना मिलने के दो घंटे के भीतर हम जवाब देंगे।
3. पुर्जों की सूची: ज़ियामेन में, जानसेन के पास एक विशेष उत्पादन सुविधा और एक पूर्ण स्टॉक के साथ एक पुर्जे की सूची है।उपयोगकर्ताओं को सबसे तेज़ मरम्मत पुर्जे देने के लिए, प्रत्येक कार्यालय में अक्सर उपयोग किए जाने वाले पुर्जों की सूची होती है।
4. मशीन टूल्स का रखरखाव: वारंटी अवधि द्वारा कवर किए गए सभी मशीन टूल्स मुफ्त रखरखाव सेवाएं प्राप्त करते हैं, और मशीन टूल्स जो वारंटी द्वारा कवर नहीं किए जाते हैं, वे रखरखाव सेवाओं के लिए सस्ती और उचित शुल्क का भुगतान कर सकते हैं।ग्राहक की जरूरतों के आधार पर उपकरण प्रबंधन और रखरखाव प्रक्रिया की योजना बनाएं।
5. वारंटी समाप्त होने के बाद रखरखाव शुल्क: बिलिंग के लिए मानक वास्तविक लागत पर स्पष्ट किया जाता है, केवल लागत खर्च की जाती है, और उपयोगकर्ता को खुलेपन, निष्पक्षता और निष्पक्षता की अवधारणाओं के साथ व्यवहार किया जाता है।
6. विशेष पुराने उपयोगकर्ता सेवा विभाग: मशीन टूल के उपयोग की बारीकी से निगरानी करें और रखरखाव की समस्याओं का तुरंत समाधान करें।
7. रखरखाव निरीक्षण: महाप्रबंधक बिक्री के बाद सेवा विभाग के निदेशक के रूप में भी कार्य करता है, वास्तविक समय में रखरखाव सेवाओं की गुणवत्ता की निगरानी करता है और ग्राहकों के अधिकारों का बचाव करता है।
मशीनों के लिए ऑपरेटिंग वातावरण
1. 380V 10%, 15%;50 हर्ट्ज 1 हर्ट्ज;तीन चरण एसी बिजली की आपूर्ति
2. बाहर का तापमान 840°C है।
3. आर्द्रता सापेक्ष: 80%
4. वायु स्रोत दबाव के लिए 0.6 से 0.8 एमपीए
