उत्पाद विवरण:
|
नाम: | 3 एक्सिस वर्टिकल मशीन सेंटर | सामग्री: | धातु |
---|---|---|---|
के लिए उपयुक्त: | काटने की मशीन / मिलिंग मशीन | प्रकार: | खड़ा |
Max. मैक्स। Spindle Speed (rpm) तकला गति (आरपीएम): | 10000 आरपीएम | बिस्तर की चौड़ाई (मिमी): | 550 मिमी |
स्पिंडल मोटर पावर (किलोवाट):: | 12000 | अक्षों की संख्या: | 3 अक्ष |
यात्रा (एक्स एक्सिस) (मिमी): | 850 मिमी | यात्रा (जेड एक्सिस) (मिमी): | 550 मिमी |
पोजिशनिंग सटीकता (मिमी): | ± 0.005 | दोहराव (एक्स / वाई / जेड) (मिमी): | ± 0.003 |
आयाम (एल * डब्ल्यू * एच): | 2550 * 2900 * 2750 मिमी | ||
हाई लाइट: | सिनो 3 एक्सिस वर्टिकल मशीन सेंटर,सीएनसी 3 एक्सिस वर्टिकल मशीन सेंटर |
सिनो YSV-855 3 एक्सिस वर्टिकल मशीन सेंटर हाई एक्यूरेसी सीएनसी मिलिंग मशीन कटिंग मशीन
मशीन की विशेषताएं
उच्च प्रदर्शन अल्ट्रा उच्च मशीनिंग केंद्र
1. चाकू हाथ आवृत्ति कनवर्टर द्वारा नियंत्रित किया जाता है, ताइवान आवृत्ति रूपांतरण उपकरण पत्रिका को अपनाया जाता है, और उपकरण परिवर्तन का समय 1.4S तक कम हो जाता है, जो उत्पाद प्रसंस्करण की दक्षता में काफी वृद्धि करता है;
3. स्पिंडल मोटर एक ii8/12000 उच्च-टोक़ सामान्यीकृत मोटर से लैस है, और उसी मॉडल के अन्य ब्रांडों की तुलना में स्पिंडल टॉर्क में काफी सुधार हुआ है, जिससे यह भारी कटिंग के लिए बहुत उपयुक्त है।
4. मशीन टूल पार्ट्स एक प्रसिद्ध कारखाने के एक प्रसिद्ध ब्रांड से हैं, और उनके पास उच्च टोक़ आउटपुट और त्वरित और सटीक स्थिति है।
ऑप्टोमैकेनिज्म की विशेषताएं:
1. Y/Z लाइन रेल के लिए 45mm की अधिकतम चौड़ाई वाली जर्मन Rexroth/THK लाइन रेल का उपयोग करें;
2. वर्कटेबल की चौड़ाई 550 मिमी तक बढ़ जाती है, और वाई-अक्ष स्ट्रोक 550 मिमी तक बढ़ जाती है;
3. "हेरिंगबोन" के आकार में कॉलम डिज़ाइन माउंट ताई के रूप में स्थिर है, और एक्स-अक्ष स्लाइडिंग सीट में बेहद व्यापक फैलाव है;
4. थर्मल विस्थापन को रोकने के लिए, तीन कुल्हाड़ियों में C3 ग्रेड स्क्रू और NSK मूल बियरिंग्स (3062) का उपयोग किया जाता है, जो 3 + 2 मोड में पूर्व-तनावग्रस्त होते हैं।
5. रिंग स्प्रे डिज़ाइन के साथ 150 मिमी-व्यास, उच्च-कठोरता BBT40 तकला;
ताइवान के मूल अल्ट्रा-हाई-स्पीड कटिंग सिलेंडर के उपयोग के कारण काटने का समय 0.28 सेकंड तक पहुंच सकता है, और मशीन टूल का बिस्तर सटीक HT300 उच्च-ग्रेड कच्चा लोहा से बना है।
सामान्य सहायक उपकरण:
1. स्विवलिंग कंट्रोल बॉक्स * सेमी-एनक्लोज्ड गार्ड
2. ऑटो स्नेहन प्रणाली के लिए कम ऊर्जा काम करने वाली रोशनी
3. वॉल्यूमेट्रिक प्रकार के स्वचालित स्नेहक के साथ ट्रांसफार्मर
4. स्पिंडल ऑयल कूलेंट RS 232 कोड
5. एयर गन के लिए ऑटो पावर ऑफ
6. टूलबॉक्स और कठोर टैपर
7. लेवलिंग ब्लॉक और बोल्ट * ऑपरेशन मैनुअल
8. इलेक्ट्रिक कैबिनेट के लिए हैंडव्हील और हीट एक्सचेंज
9. एक यांत्रिक शीतलक तेल विभाजक
वैकल्पिक तत्व
1. सीटीएस
2. (HSK/ISO/CAT/BT) स्पिंडल टेपर
स्पिंडल आरपीएम 3।
4. एक ऑटोटूल परिवर्तक
5 लंबा सिर
वैकल्पिक नियंत्रक (SINUMERIK 840D) 6।
7. पूर्ण गियर या ZF गियर बॉक्स

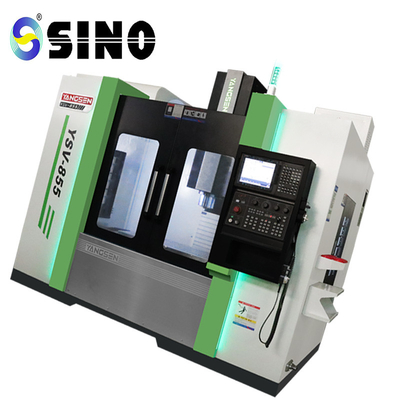

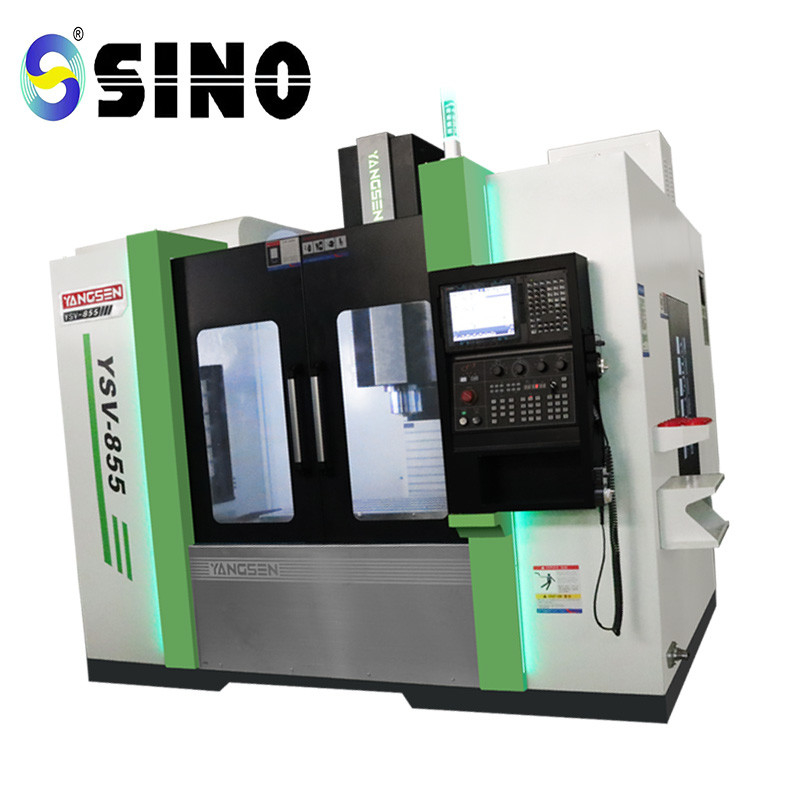

उत्पाद छवि / तस्वीरें:
स्थापना, कमीशनिंग, प्रशिक्षण और स्वीकृति
1. स्थापना और कमीशनिंग: मशीन उपकरण ग्राहक के कारखाने में आने के बाद, हमारे सेवा अभियंता स्थापना और कमीशनिंग और ऑन-साइट प्रशिक्षण करने के लिए समय पर ग्राहक के कारखाने में जाएंगे।2. ग्राहक लगभग एक सप्ताह के लिए प्रारंभिक प्रशिक्षण के लिए जिम्मेदार होने के लिए हमारी कंपनी में ऑपरेटरों को भेजने का विकल्प चुन सकते हैं, और फिर हमारी कंपनी स्थापना और कमीशनिंग के दौरान ग्राहक के स्थान पर ऑन-साइट प्रशिक्षण आयोजित करेगी।3. स्वीकृति: आपूर्तिकर्ता द्वारा प्रदान की गई पूर्व-फ़ैक्टरी सटीकता निरीक्षण तालिका के अनुसार सटीकता स्वीकृति, उन वस्तुओं का निरीक्षण करें जिनका ग्राहक के स्थान पर निरीक्षण किया जा सकता है, और उन निरीक्षण वस्तुओं का निरीक्षण करें जो निरीक्षण शर्तों को पूरा नहीं करते हैं, जैसे स्थिति सटीकता , धुरी शंकु छेद सटीकता निरीक्षण छड़ी परीक्षण आदि, मांग पक्ष पर कोई परीक्षण नहीं, या दोनों पक्षों के बीच बातचीत
खरीदार आपूर्तिकर्ता के कारखाने में कर्मियों को निरीक्षण और स्वीकृति के लिए भेजेगा।
बिक्री के बाद सेवा अवधारणा
1. पूर्व-बिक्री सेवा: जैनसेन की बिक्री टीम उपयोगकर्ताओं को मशीन उपकरण चयन, विकल्प विन्यास, उपकरण और स्थिरता चयन सहित सर्वोत्तम प्रसंस्करण समाधान प्रदान करेगी।
लुब्रिकेटिंग ऑयल, कटिंग फ्लुइड मैनेजमेंट और सेवाओं की अन्य श्रृंखला।और टर्नकी प्रोजेक्ट प्रदान कर सकते हैं।
2. रखरखाव प्रतिक्रिया समय: हमारी कंपनी के पास 26 लोगों तक की एक सेवा टीम है और एक पूर्ण सेवा वाहन से सुसज्जित है।उपयोगकर्ता की विफलता की सूचना प्राप्त करने के बाद, हम 2 घंटे के भीतर जवाब देंगे।3. पार्ट्स इन्वेंट्री: जानसेन के पास मजबूत ताकत और पूरी इन्वेंट्री के साथ ज़ियामेन में एक विशेष उत्पादन कार्यशाला और भागों की सूची है।उपयोगकर्ताओं को सबसे तेज़ मरम्मत वाले पुर्जे प्रदान करने के लिए प्रत्येक कार्यालय में आमतौर पर उपयोग किए जाने वाले पुर्जों की सूची होती है।4. मशीन टूल रखरखाव: वारंटी अवधि के भीतर सभी मशीन टूल्स मुफ्त रखरखाव सेवाओं का आनंद लेते हैं, और वारंटी अवधि के बाहर मशीन टूल्स आर्थिक और उचित कीमतों पर रखरखाव सेवाएं खरीद सकते हैं।और ग्राहकों की जरूरतों के अनुसार, उपकरण प्रबंधन और रखरखाव की प्रक्रिया की योजना बनाएं।
5. वारंटी अवधि के बाद रखरखाव शुल्क: चार्जिंग मानक स्पष्ट रूप से वास्तविक कीमत पर बताया गया है, केवल लागत का शुल्क लिया जाता है, और उपयोगकर्ता को खुलेपन, निष्पक्षता और निष्पक्षता की अवधारणा के साथ परोसा जाता है।
6. विशेष पुराने उपयोगकर्ता सेवा विभाग: मशीन टूल्स के उपयोग को बारीकी से ट्रैक करें, और समय-समय पर रखरखाव की शिकायतों से निपटें।
7. रखरखाव पर्यवेक्षण: महाप्रबंधक बिक्री के बाद सेवा विभाग के निदेशक के रूप में भी कार्य करता है, वास्तविक समय में रखरखाव सेवाओं की गुणवत्ता की निगरानी करता है और ग्राहकों के अधिकारों की रक्षा करता है।
मशीन के काम करने की स्थिति
1. तीन चरण एसी बिजली की आपूर्ति: 380V ± 10%, -15%;50 हर्ट्ज ± 1 हर्ट्ज
2. परिवेश का तापमान: 8 ~ 40Cº
3. सापेक्ष आर्द्रता: ≤80%
4. वायु स्रोत का दबाव: 0.6 ~ 0.8 एमपीए
