उत्पाद विवरण:
|
| वस्तु का नाम: | वृद्धिशील एन्कोडर चुंबकीय | विशेषता: | चीन एनकोडर चुंबकीय स्केल |
|---|---|---|---|
| प्रकार: | बड़ी खराद मिलिंग पीसने की मशीन | पैमाना मॉडल: | KA-800MC-5um |
| उत्पादन में संकेत: | आरएस422 या टीटीएल | संकल्प: | 5um |
| मापने: | 10 मीटर 12 मीटर ऊपर 100 मीटर | नमी: | १००% नॉन कंडेनसिंग |
| प्रणाली: | चीन डीआरओ प्रणाली | वोल्टेज आपूर्ति: | 24VDC या 5VDC |
| प्रमुखता देना: | RoHS चुंबकीय रैखिक एनकोडर,24V चुंबकीय रैखिक एनकोडर,मिलिंग मशीन के लिए 5µm रैखिक एनकोडर |
||

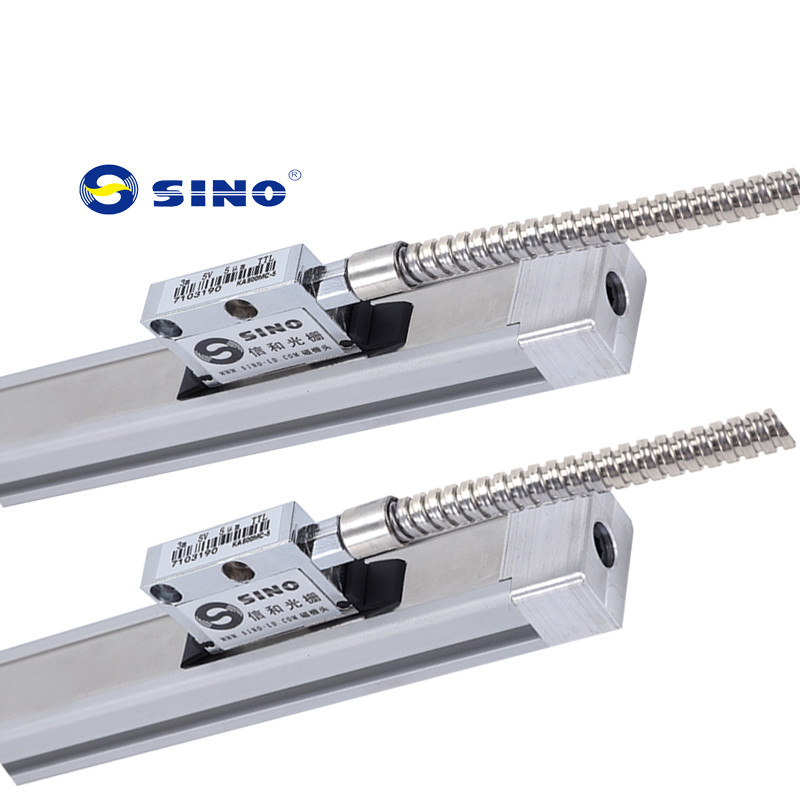

वृद्धिशील एन्कोडर चुंबकीय डिजिटल रीडआउट सिस्टम मशीन टूल्स
उत्पाद लाभ
छोटे आकार के साथ पढ़ने के सिर, जो एक छोटी जगह पर कब्जा करता है और स्थापित करना आसान है।
उच्च प्रदर्शनः हमारी SINO चुंबकीय ग्रिड और सटीक ऑप्टिकल शासक श्रृंखला ने सख्त गुणवत्ता निरीक्षण पारित किया है।सटीकता और कठोरता के मानक को पूरा करें अच्छा सीधापन और सटीक माप. यात्रा लंबाईः 120 मिमी से 100,000 मिमी तक संकल्पः 5μm
प्रोफाइल की सही संरचना के साथ सील रीड-हेड यह IP67 सुरक्षा वर्ग से मेल खाता है
KA800MC-5 चुंबकीय पैमाने मुख्य रूप से कम और मध्यम परिशुद्धता आवश्यकताओं के साथ प्रसंस्करण और माप अवसरों के लिए उपयुक्त है
चुंबकीय तराजू कई फायदे प्रदान करते हैं, जिनमें निम्न शामिल हैंः
सटीकताः चुंबकीय तराजू उच्च-रिज़ॉल्यूशन माप प्रदान कर सकते हैं, अक्सर उप-माइक्रोन रेंज में, उन्हें सटीक स्थिति की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं।
संपर्क रहितः रीडिंग हेड भौतिक रूप से तराजू से संपर्क नहीं करता है, जो पहनने और आंसू को समाप्त करता है, रखरखाव की आवश्यकता को कम करता है और सिस्टम के जीवनकाल को बढ़ाता है।
दूषित पदार्थों के प्रति प्रतिरक्षाः चुंबकीय तराजू पर्यावरण के कारकों जैसे धूल, गंदगी और तरल पदार्थों के प्रति कम संवेदनशील होती है क्योंकि पढ़ने वाला सिर तराजू के प्रत्यक्ष संपर्क में नहीं आता है।
स्थायित्वः चुंबकीय तराजू आमतौर पर मजबूत होते हैं और झटके और कंपन के प्रतिरोधी होते हैं, जिससे वे औद्योगिक वातावरण में उपयोग के लिए उपयुक्त होते हैं।
तकनीकी पैरामीटर
| चुंबकीय पैमाने सेंसर | |
| संदर्भ संकेत | प्रत्येक 5 मिमी ((C) |
| पिच | 5 मिमी |
| शासक टेप विनिर्देश | 5+5 मिमी |
| संकल्प | 5μm |
| उपलब्ध अंतर | 2 मिमी |
| सटीकता | ± (0.035 + 0.02 x L) मिमी,L:प्रभावी माप लंबाई,यूनिटःm |
| केबल | 5 कोर या 8 कोर |
| आउटपुट फ़ॉर्म | टीटीएल या आरएस-422 |
| रीडिंग हेड और सुरक्षात्मक स्टील बेल्ट के बीच का अंतर | 0.8 ∙1.8 मिमी |
| आपूर्ति वोल्टेज | 5 वीडीसी±5%, 24 वीडीसी±5% |
| चालू खपत (बिना भार के) | 40mAअधिकतम |
| चालू खपत (लोड के साथ) | 120mAअधिकतम(5V,RL=120Ω) |
| 60 एमएअधिकतम(28V,RL=1.2kΩ) | |
| अधिकतम गति | 5m/s ((MS T 5) |
| विरोधी कंपन | 100 मीटर/सेकंड2[10 हर्ट्ज ₹2000 हर्ट्ज] |
| प्रभाव प्रतिरोध | 1000 मीटर/सेकंड2(11ms) |
| रीडिंग हेड का सुरक्षा स्तर | IP 67 DIN 40050/IEC 529 |
| परिचालन तापमान | -20°C85°C |
| भंडारण तापमान | -20°C85°C |
| आर्द्रता | १००% नॉन कंडेनसिंग |
| विद्युत सुरक्षा | पावर पोलरिटी इन्वर्शन प्रोटेक्शन, आउटपुट शॉर्ट सर्किट वर्तमान सुरक्षा |
| मानक केबल | 3 मीटर,LMAX=50m (रीड-हेड का केबल) |
| माप लंबाई केबल |
|
एन्कोडर मैग्नेटिक एमकेएल अनुप्रयोग
भारी टर्न, फ्रिलिंग मशीन, ड्रिलिंग, ग्राइंडर मशीन, ईडीएम (इलेक्ट्रिक डिस्चार्ज मशीन)
मशीनिंग सेंटर, पीवीसी काटने की मशीन, लकड़ी काटने की मशीन, ग्लास वर्किंग मशीन, सामग्री हैंडलिंग
विवरण चित्रः
हमें क्यों चुना?
चुंबकीय पैमाने अपनी आवश्यकता के रूप में काटा जा सकता है
प्रोफाइल की सही संरचना के साथ एक पूरी तरह से सील रीडिंग हेड इसे IP67 सुरक्षा वर्ग के अनुरूप बनाता है
उन्नत तकनीशियन और आंतरिक संरचना
स्वचालित लाभ नियंत्रण तकनीशियन ने स्थापना की आवश्यकता को कम कर दिया, पाठक और टेप के बीच का अंतर 3 मिमी (5 माइक्रोन) हो सकता है
तैयारी का समयः 1 कार्यदिवस, तेजी से वितरण FedEx IP द्वारा
प्रश्न और उत्तर:
1, अधिकतम माप लंबाई क्या है?
माप की लंबाई 100,000 मिमी तक
2, 120mm~100000mm की लंबाई क्या है?
उत्तर: इन सभी लंबाई का अर्थ है मशीन के x y z-अक्ष की टेबल यात्रा लंबाई (टेबल चलती आकार, टेबल आकार नहीं) । कुल लंबाई के लिए आपको प्रत्येक अतिरिक्त 5.5 जोड़ने की आवश्यकता हो सकती है।
3, यदि मुझे अपनी टरथ मशीन के लिए तराजू के साथ 2 एक्सिस ड्रो का एक पूरा सेट चाहिए, तो मुझे उन्हें कैसे खरीदना चाहिए?
उत्तर: आप चुन सकते हैं, वे " 1pc 2 Axis dro " " यात्रा लंबाई ** मिमी रैखिक एन्कोडर या चुंबकीय एन्कोडर" " यात्रा लंबाई *** मिमी" हैं, तो आपको वह प्राप्त होगा जो आप चाहते हैं।
4, मेरी मशीन के एक्स-अक्ष चलती लंबाई 260 मिमी है, और वाई-अक्ष चलती लंबाई 530 मिमी है, आप विकल्प में सूचीबद्ध नहीं है कि इस तरह की लंबाई की पेशकश कर सकते हैं?
उत्तर: प्रत्येक स्केल मापने की सीमा में 20 मिमी की वृद्धि होती है। इसका मतलब है कि 250 मिमी स्केल मापने की सीमा 270 मिमी तक पहुंच सकती है। इसलिए आप अपनी मशीन के लिए 270 मिमी स्केल और 570 मिमी स्केल का चयन कर सकते हैं।
5, अगर मैं केवल एक टुकड़ा पैमाने अलग से खरीदते हैं, मैं उपयोगकर्ता मैनुअल प्राप्त कर सकते हैं?
उत्तरः उपयोगकर्ता मैनुअल डीआरओ के साथ आता है, लेकिन आप डाउनलोड प्राप्त करने के लिए विक्रेता से संपर्क कर सकते हैं।
6, मुझे अपने टरथ या मिल के लिए क्या चुनना चाहिए?
उत्तर: मोल्ड आमतौर पर 2 अक्षीय रीडआउट है जबकि मिल या तो 2 अक्षीय या 3 अक्षीय हो सकता है
7, क्या मैं पैमाने को काट सकता हूँ अगर यह मेरी मशीन के लिए बहुत लंबा है?
उत्तर: तकनीकी रूप से नहीं. यदि आप एक नौसिखिया हैं, अन्यथा पैमाने शायद क्षतिग्रस्त हो सकता है और इस्तेमाल नहीं किया जा सकता है
8क्या वे सभी फेड एक्स, यूपीएस, डीएचएल द्वारा भेजे जाते हैं?
उत्तर: हाँ. मानक FedEx समर्थन और अन्य उपलब्ध हैं
