उत्पाद विवरण:
|
वस्तु का नाम: | SINO KA600-2400mm रैखिक पैमाने का ग्लास सेंसर 3-अक्ष DRO डिजिटल रीड आउट डिस्प्ले के लिए सीएनसी मिलिं | आवेदन: | एम कवर डिजिटल रीडआउट काउंटर में एक रैखिक एन्कोडर |
---|---|---|---|
प्रयोग: | स्थिति सेंसर स्केलिंग | अनुकूलित लंबाई: | 1000 मिमी/1100 मिमी/1200 मिमी/1300 मिमी/1400 मिमी/1500 मिमी1600 मिमी/1700 मिमी/1800 मिमी |
लम्बाई: | 1600 मिमी/1700 मिमी/1800 मिमी/1900 मिमी/2000 मिमी/2100 मिमी/2200 मिमी | सामग्री: | एल्युमिनियम/धातु |
कार्य: | ईडीएम/खराद/ग्राइंडिंग/बोरिंग मशीन/मिलिंग मशीन | संकल्प: | 0.5/1/5 μm |
हाई लाइट: | SINO KA600-1900mm रैखिक पैमाने,3 एक्सिस डीआरओ रैखिक स्केल |

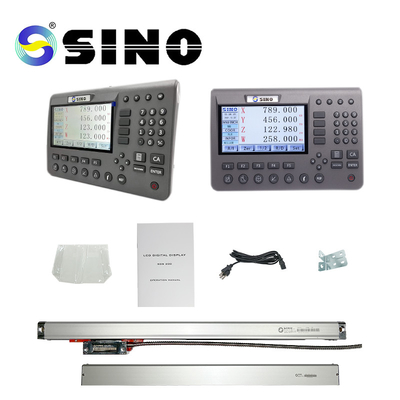

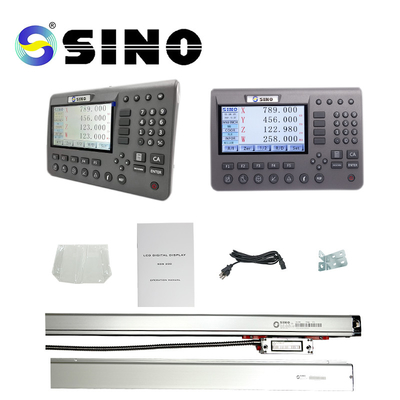

SINO KA600-1900mm रैखिक पैमाने का ग्लास सेंसर+DRO 3Axis डिजिटल रीड आउट डिस्प्ले सीएनसी मिल टरथ
उत्पाद का वर्णन:
SINO KA600-1900mm रैखिक पैमाने का ग्लास सेंसर एक 3-अक्ष डिजिटल रीड आउट (DRO) डिस्प्ले के साथ संयुक्त सीएनसी फ्रीजिंग और लेथ मशीनों के लिए डिज़ाइन की गई एक शक्तिशाली और सटीक प्रणाली है।इस पैकेज में SINO से एक उच्च गुणवत्ता वाले रैखिक पैमाने का ग्लास सेंसर है, साथ ही सटीक माप और नियंत्रण के लिए एक उपयोगकर्ता के अनुकूल डिजिटल डिस्प्ले।
विशेषताएं:
रैखिक पैमाने का ग्लास सेंसर: KA600-1900 मिमी रैखिक पैमाने का ग्लास सेंसर मशीन की धुरी की स्थिति की उच्च सटीक माप सुनिश्चित करता है। यह विश्वसनीय और दोहराए जाने योग्य रीडिंग प्रदान करता है,सटीक मशीनिंग संचालन की अनुमति देता है.
3-अक्ष डिजिटल रीड आउट डिस्प्ले: डीआरओ सिस्टम में एक 3-अक्ष डिजिटल डिस्प्ले शामिल है, जो कई मशीन अक्षों की एक साथ निगरानी और नियंत्रण की अनुमति देता है। डिस्प्ले स्पष्ट संख्यात्मक रीडिंग प्रदान करता है,ऑपरेटरों के लिए मशीनिंग के दौरान समायोजन करना आसान बनाना.
सीएनसी संगतताः SINO KA600-1900 मिमी रैखिक पैमाने का ग्लास सेंसर और डीआरओ प्रणाली सीएनसी मिलिंग और लेथ मशीनों के साथ निर्बाध रूप से एकीकृत करने के लिए डिज़ाइन की गई है।वे सटीक प्रतिक्रिया प्रदान करते हैं और समग्र मशीनिंग सटीकता में सुधार करते हैं.
उपयोगकर्ता के अनुकूल इंटरफ़ेसः डिजिटल डिस्प्ले एक उपयोगकर्ता के अनुकूल इंटरफ़ेस से लैस है, जिससे विशिष्ट मशीनिंग आवश्यकताओं के अनुसार सिस्टम को नेविगेट करना और स्थापित करना आसान हो जाता है।ऑपरेटर तेजी से सीख सकते हैं कि डीआरओ प्रणाली को प्रभावी ढंग से कैसे संचालित किया जाए.
बढ़ी हुई दक्षता और सटीकता: SINO KA600-1900mm रैखिक पैमाने का ग्लास सेंसर और DRO प्रणाली का उपयोग करके,ऑपरेटरों अपने सीएनसी मिलिंग और लेथ अनुप्रयोगों में मशीनिंग दक्षता में सुधार और उच्च सटीकता प्राप्त कर सकते हैं.
पैकेज में शामिल हैंः
रैखिक ग्लास स्केल, 0~1900 मिमी, एक टुकड़े में।
एक 0.5/1/5um संकल्प उपलब्ध है।
ग्राहकों की आवश्यकताओं के आधार पर अनुकूलित एन्कोडर लंबाई (L0) प्रदान की जा सकती है।
SINO KA600 रैखिक तराजू एक परिशुद्धता मापने वाला उपकरण है जिसका उपयोग विभिन्न उद्योगों में किया जाता है, जिसमें मशीनिंग, विनिर्माण और माप विज्ञान शामिल हैं।यह रैखिक विस्थापन या स्थिति के सटीक और विश्वसनीय माप प्रदान करने के लिए बनाया गया है.
एक पूर्ण ऑप्टिकल कोण एन्कोडर का संचालन आम तौर पर एक घूर्णी डिस्क या अंगूठी को शामिल करता है जिसमें ऑप्टिकल मार्किंग या कोड का एक पैटर्न होता है।ये निशान ऑप्टिकल सेंसर या डिटेक्टरों द्वारा पढ़े जाते हैं, जो ऑप्टिकल पैटर्न को विद्युत संकेतों में परिवर्तित करते हैं। विद्युत संकेतों को तब पूर्ण कोणीय स्थिति निर्धारित करने के लिए संसाधित किया जाता है।
एन्कोडर डिस्क या रिंग पर ऑप्टिकल मार्किंग विभिन्न रूप ले सकती है, जैसे कि बाइनरी कोड, ग्रे कोड या एनालॉग सिग्नल।चिह्नों या कोडों की संख्या एन्कोडर के संकल्प या सटीकता को निर्धारित करती हैउच्च-रिज़ॉल्यूशन एन्कोडर में अधिक मार्किंग या कोड होते हैं, जिससे बेहतर कोणीय रिज़ॉल्यूशन की अनुमति मिलती है।
मॉडल | L0 | L1 | L2 | मॉडल | L0 | L1 | L2 |
KA600-1000 | 1000 | 1150 | 1170 | KA600-2100 | 2100 | 2250 | 2270 |
KA600-1100 | 1100 | 1250 | 1270 | KA600-2200 | 2200 | 2350 | 2370 |
KA600-1200 | 1200 | 1350 | 1370 | KA600-2300 | 2300 | 2450 | 2470 |
KA600-1300 | 1300 | 1450 | 1470 | KA600-2400 | 2400 | 2550 | 2570 |
KA600-1400 | 1400 | 1550 | 1570 | KA600-2500 | 2500 | 2650 | 2670 |
KA600-1500 | 1500 | 1650 | 1670 | KA600-2600 | 2600 | 2750 | 2770 |
KA600-1600 | 1600 | 1750 | 1770 | KA600-2700 | 2700 | 2850 | 2870 |
KA600-1700 | 1700 | 1850 | 1870 | KA600-2800 | 2800 | 2950 | 2970 |
KA600-1800 | 1800 | 1950 | 1970 | KA600-2900 | 2900 | 3050 | 3070 |
KA600-1900 | 1900 | 2050 | 2070 | KA600-3000 | 3000 | 3150 | 3170 |
KA600-2000 | 2000 | 2150 | 2170 | |
L0: एन्कोडर की प्रभावी माप लंबाई L1: एन्कोडर माउंटिंग छेद का आयाम
L2: एन्कोडर का कुल आयाम
केए-600 एन्कोडर, जो विशेष रूप से बड़ी मशीन उपकरण के लिए बनाया गया है, में सुविधाओं
बड़े आकार और अच्छी कठोरता। समर्थन एन्कोडर के किसी भी स्थिति में जोड़ा जा सकता है
कठोरता और स्थिरता को बढ़ाता है। लंबाई 1000~3000 मिमी है।
विस्तृत जानकारी:
वितरण से पहले सभी रैखिक तराजू का परीक्षण किया जाएगा। यहाँ तराजू की परीक्षण रिपोर्ट का एक नमूना है।
